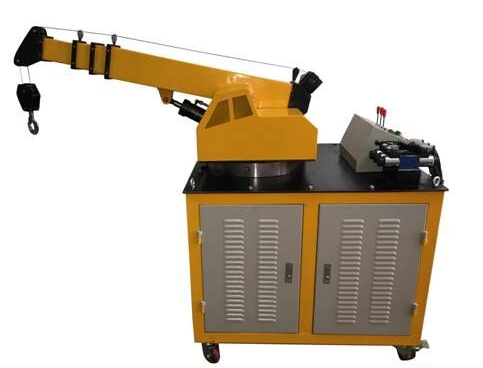

起重机液压系统与PLC控制实训装置

起重机液压系统与PLC控制实训装置

一、引言

装起重机，作为一种轮胎式自行起重机械，以其广泛的适用性在大型野外施工工程中扮演着不可或缺的角色。无论是在建筑工地、道路施工、水力工程还是国防工程等行业，装起重机都展现出了其独特的价值。为了使学生能够更直观地了解和掌握装起重机的操作及工作原理，我们特别推出了液压起重机仿真模型。这款模型不仅具有体积小、重量轻、操作简便的优点，还能实现远距离操纵，为学生提供了一个理想的实训平台，旨在培养他们的综合设计能力和实践动手能力。

二、技术参数概览

1. 电源要求：三相五线制电源，额定电压AC380V，允许电压波动±10%，频率为50Hz。

2. 装置容量：设备的额定功率不超过2kVA，确保稳定运行。

3. 工作环境：适应于-5℃至40℃的温度范围，相对湿度在90%以下（当温度为40℃时）。

4. 液压泵站性能：

• 系统额定压力：6.3MPa

• 变量叶片泵-电机组合：采用内轴一体式设计，低噪音运行；变量叶片泵额定流量8L/min，压力可达7MPa；电机为交流380V电压，功率1.5kVA。

5. 电气控制单元配置：

• PLC主机模块：选用三菱FX1S-20MR主机，提供12路输入和8路继电器输出。

• 控制模块：包括电源模块、PLC主机控制模块、PLC控制按钮模块等。

6. 总体尺寸：模型的总规格尺寸为1800×800×1600mm，适合在各类教学实训场所中使用。

三、性能及特点介绍

1. 结构组成：液压起重机仿真模型由起重机实训台、液压泵站、液压元件、手动控制器件和可编程控制器（PLC）等关键组件构成。

2. 实训台设计：采用铁质双层亚光密纹喷塑结构，坚固耐用且外观美观。电气操作部分位于控制台上方，液压站则安置于液压台底部，整体设计紧凑协调，美观大方。

3. 真实模拟：模型按照实物结构与缩小比例制作，能够真实模拟现场操作场景，使学生能够在实践中深入了解起重机的各部件结构及工作原理。

4. 控制方式：模型支持手动控制和PLC自动控制两种方式，结合PLC编程及监控技术，实现功能的灵活实现。

5. 液压部件与元件：采用胶管连接液压部件，液压元件均选用工业级标准，确保模型的稳定性和可靠性。

6. 电机-泵一体化：泵站采用电机-泵一体化结构，既提高了性能稳定性，又降低了使用过程中的噪音。

7. 安全保护：工作电压为AC380V，具备对地漏电保护功能；电器控制部分采用直流24V供电，并设有过压保护机制，防止误操作对设备造成损坏。

四、主要功能实验项目

1. 观摩与拆装实验：通过模型进行起重机机构及工作原理的观摩和拆装实验，深入了解起重机的内部结构和工作原理。

2. 液压工业应用认知：使学生认识并了解液压传动技术在工业领域的应用。

3. 液压回路实训：通过模型进行液压回路的搭接实训，提高学生的动手能力和实践技能。

4. 起重机械演示控制实验：

• 主臂抬起、降低控制操作实验

• 主臂伸出、缩回控制操作实验

• 吊钩上、下运动控制操作实验

• 主臂旋转控制操作实验

5. PLC自动控制操作实验：通过PLC实现起重机的自动控制操作。

6. PLC可编程控制训练：利用PLC进行编程训练，提高学生的编程能力。

五、起重机液压系统与PLC控制实训装置清单
