装载机液压系统与PLC控制实训装置

装载机液压系统与PLC控制实训装置

一、引言

装载机，作为机械工程中不可或缺的重要机械，广泛应用于各类工程项目中，如建筑、道路施工、水利工程、国防建设以及矿山开采等。为了提升学生对装载机操作与液压传动技术的理解和实践能力，我们特别设计了一款液压装载机仿真模型。这款模型不仅具有体积小、重量轻、操作简便和远程操控等显著优势，而且其目的在于激发学生的创新思维，培养其综合设计与实践能力，成为现代教学实训的理想工具。

二、技术参数概览

1. 电源规格：本模型采用三相五线制电源，额定电压为AC380V，允许电压波动±10%，频率为50Hz。

2. 装置容量：装置的额定功率不超过2kVA，确保稳定运行。

3. 工作环境：模型可在-5℃至40℃的温度范围内正常工作，相对湿度不超过90%（在40℃时）。

4. 液压泵站：系统额定压力为6.3MPa，配备一套变量叶片泵-电机组合。其中，变量叶片泵具有低噪音特性，额定流量为8L/min，压力可达到7MPa；电机采用交流380V电压，功率为1.5kVA。

5. 电气控制单元：选用三菱FX1S-20MR系列PLC主机模块，具备12路输入和8路继电器输出。同时，配备电源模块、PLC主机控制模块和PLC控制按钮模块等，以满足不同的控制需求。

6. 总体尺寸：模型的总规格尺寸为1500×650×1400mm，方便在各类教学实训场所中摆放和使用。

三、性能特点

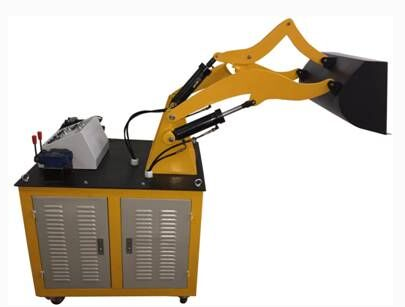

1. 结构组成：液压装载机仿真模型主要由装载机实训台、液压泵站、液压元件、手动控制器件和可编程控制器（PLC）等核心组件构成。

2. 实训台设计：实训台采用铁质双层亚光密纹喷塑结构，坚固耐用且外观美观。电气操作部分位于控制台上方，液压站则安置于液压台底部，整体结构紧凑协调，美观大方。

3. 真实模拟：装载机械按照实物结构与缩小比例制作，能够真实模拟现场操作场景，让学生在实际操作中了解装载机的各部件结构及工作原理。

4. 控制方式：模型支持手动控制和先进的PLC自动控制两种方式，同时结合PLC编程及监控技术，实现功能的灵活实现。

5. 液压部件：液压部件采用胶管连接，液压元件均选用工业级标准，确保模型的稳定性和可靠性。

6. 电机-泵一体化：泵站采用电机-泵一体化结构，既提高了性能稳定性，又降低了使用过程中的噪音。

7. 安全保护：工作电压为AC380V，具备对地漏电保护功能；电器控制部分采用直流24V供电，并设有过压保护机制，防止误操作对设备造成损坏。

四、主要功能

1. 观摩与拆装：学生可通过模型进行装载机机构及工作原理的观摩和拆装实验，深入了解装载机的内部结构和工作原理。

2. 液压工业应用：模型有助于学生认识和了解液压传动技术在工业领域的应用，为其未来的职业发展奠定坚实基础。

3. 液压回路实训：通过模型进行液压回路的搭接实训，提高学生的动手能力和实践技能。

4. 动作模拟：模型能够模拟铲斗转动、动臂升降等动作，帮助学生更好地掌握装载机的操作技巧。

五、装载机液压系统与PLC控制实训装置配置清单
