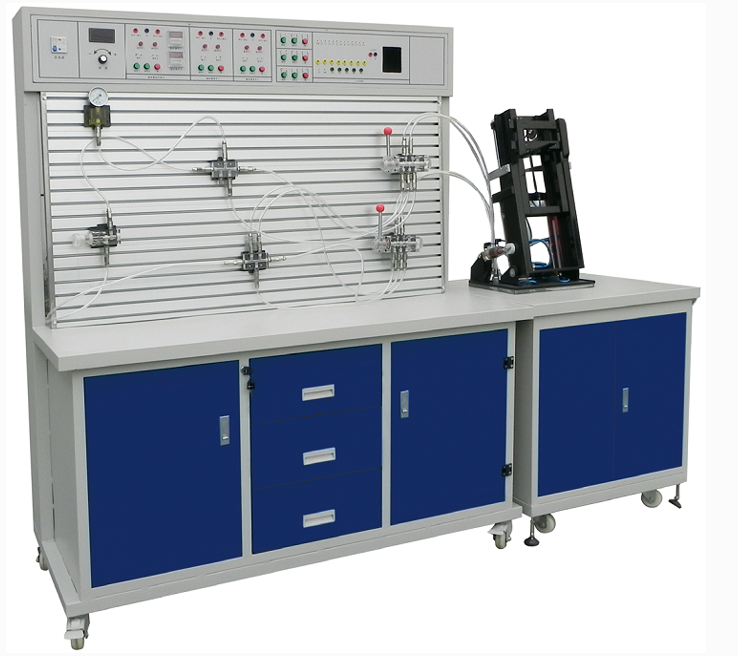

液压叉车控制教学实验台

液压叉车控制教学实验台

一、引言

液压叉车，作为现代物流领域的重要设备，以其高起升装卸和短距离运输能力，尤其在不产生火花和电磁场的特性下，广泛应用于易燃、易爆和禁火物品的装卸运输。为了让学生更直观地理解液压叉车的结构和工作原理，液压叉车控制教学实验台应运而生。本文将对这一现代化教学产品进行详细介绍。

二、液压叉车教学实验台特点

1. 透明机身设计：采用进口透明有机玻璃制作，耐腐蚀、抗磨，长久不变色，为学生提供了直观的学习体验。

2. 坚固柜体：采用1MM厚的SPCC冷扎板制作，表面经过中温磷化防锈漆和静电喷涂处理，确保坚固美观。

3. 万向轮配置：柜体下方装有四个万向轮，方便设备的搬运与拆卸，提高教学灵活性。

4. 多样化控制方式：支持继电器控制和PLC控制（使用三菱FX1S－20MR继电器式），满足不同教学需求。

5. 高品质控制元件：外壳采用进口亚克力，内部阀芯选用45号中碳钢制作，确保实验台的耐用性和准确性。

三、学习目的

1. 理解基本结构：通过实验台，学生可以深入了解液压叉车的基本结构。

2. 掌握传动系统：学习液压叉车的传动系统，理解其工作原理。

3. 学习液压系统：通过实验，掌握液压系统的组成和工作原理。

4. 熟悉控制原理：了解液压叉车的手动和自动控制原理，提高操作技能。

四、实验内容

1. 液压叉车动作原理：包括上升、下降、前倾和后倾等动作的实验操作。

2. 液压传动基本回路实验：涵盖换向回路、闭锁回路、减压回路、调速回路等多种基本回路实验。

五、功能介绍

1. 技术参数：工作压力0--1.0Mpa，触点电流0.8A，确保实验台稳定运行。

2. 压力继电器特点：采用进口透明有机玻璃和45号中碳钢材料制作，通过微动开关和信号插座输出通断信号，便于学生观察和理解。

3. 安装与拆除：采用弹性插脚的组合安装方式，方便安装和拆卸。拆除时，应平行拨出压力继电器，避免损坏插脚。

4. 使用与维护：使用前需检查油孔内的油塞，使用后应倒出内部油液并清洁，保持设备清洁。

六、基本参数

1. 外形尺寸：实验台和演示台分别具有相应的长、宽、高尺寸，方便教学使用。

2. 电源与电机：采用220V 50Hz市电供电，配备永磁调速电机，调速范围0-1500转/分。

3. 安全与噪声：安全限速范围1-1500转/分，液压泵工作时离液压台1.5m远处噪声≤58dB，确保教学安全与环境舒适。

七、总结

液压叉车教学实验台通过直观、真实的实验环境，为学生提供了深入了解液压叉车结构和工作原理的机会。通过多样化的实验内容和功能介绍，学生可以全面提升对液压叉车的认识和操作技能，为未来的学习和工作打下坚实基础。
