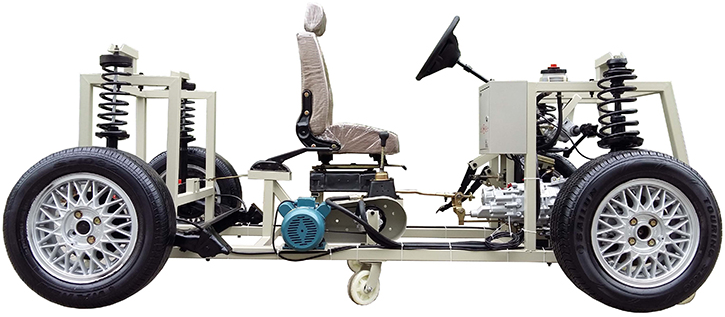

汽车综合底盘实训台(大众STN2000)
一、产品概览
本设备以大众STN2000汽车底盘系统为核心，旨在全面展示汽车底盘各组成部分的结构与功能。设计精良，包含汽车的前后悬挂系统、转向系统、传动系统、手动变速器及其挂档机构、制动系统等核心组件，并配备安装脚轮的可移动式台架，确保设备的灵活性与便捷性。
本设备特别适用于学校教学，为学生提供了直观学习和维修实训的优质平台，帮助学生深入理解汽车底盘各系统的工作原理及维修要点。
二、功能特色
全面展示：集成真实的汽车底盘各系统，包括前后悬挂、转向、传动、手动变速器及制动等，确保学生能够全面了解汽车底盘的构造与功能。
拆装实训：提供真实的拆装实训环境，学生可以在此基础上进行实践操作，加深对底盘各系统的认识。
动态演示：经解剖的手动变速器支持动态演示与检测，减速电动机提供动力，变速器可进行换档操作及动态测试，四车轮与地面接触可实现慢速行驶，直观展示底盘系统的工作状态。
助力转向演示：电机驱动的方向助力泵真实模拟助力转向的工作过程，使学生更好地理解转向系统的运作原理。
结构稳固：实训台底座采用钢结构焊接，表面喷涂工艺处理，保证设备的安全可靠、坚固耐用。同时，配备自锁脚轮装置，方便移动与定位。
三、技术参数
外形尺寸：2500×1600×1500mm（长×宽×高）
电源：220V
工作温度：-40℃～+50℃
主机：原车装置
电动机：220V/250W 15转/分
漏电保护开关：DZ47LE-32
颜色：7032（特定色号）
钢管：40403mm（规格）
移动脚轮：100*50mm（规格）
四、基本配置(每台)
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 传动系统 | 套 | 1 | |
2 | 转向系统 | 套 | 1 | |
3 | 制动系统 | 套 | 1 | |
4 | 行驶系统 | 套 | 1 | |
5 | 离合器 | 套 | 1 | |
6 | 变速器 | 套 | 1 | |
7 | 前后桥/悬架 | 套 | 1 | |
8 | 换档机构 | 套 | 1 | |
9 | 减速电动机 | 只 | 1 | |
10 | 单相交流电动机 | 只 | 1 | |
11 | 漏电保护开关及附件 | 套 | 1 | |
12 | 司机座椅 | 套 | 1 | |
13 | 钢制台架 | 约2500×1600×1500mm(长×宽×高) | 台 | 1 |
