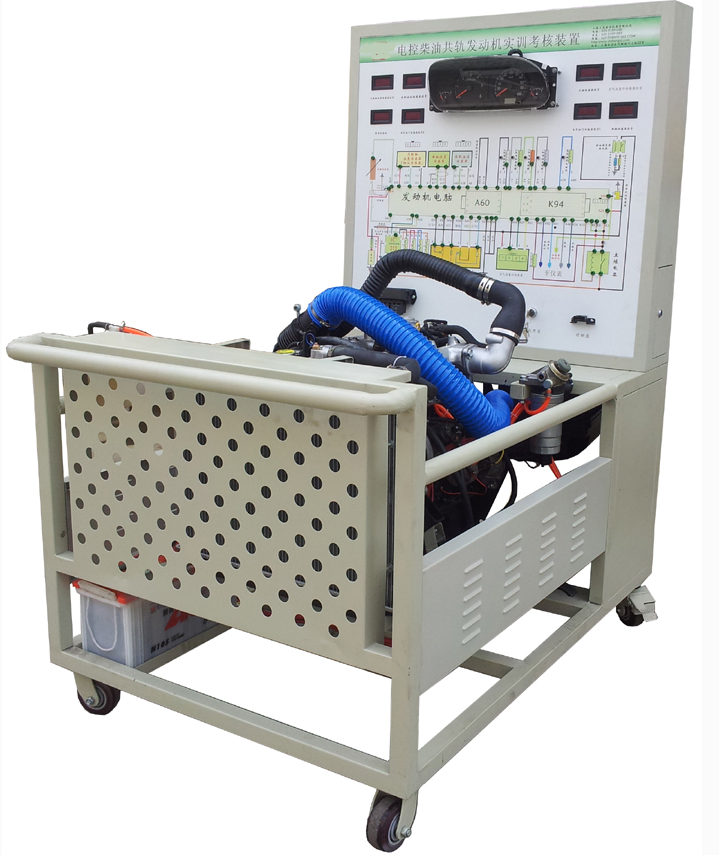

教学用电控共轨柴油机运行检测实验台（哈弗2.8）
一、产品概览
电控共轨柴油机运行检测实验台，其核心部件为电控高压共轨柴油发动机，为学习者提供了一个真实的实践操作平台。通过这一平台，学习者可以亲手进行发动机的起动、加速、减速等操作，深入了解电控高压共轨柴油发动机的构造与工作原理。
二、核心功能
真实运行的发动机：该实验台配备的电控高压共轨柴油发动机，能够正常进行加速、减速、怠速等工况操作，为学习者提供直观的学习体验。
耐用且实用的面板：实训台面板采用4mm厚的高级铝塑板，经过特殊工艺喷涂底漆处理，具备耐腐蚀、耐冲击、耐污染、防火、防潮等特性。面板上印有清晰且耐用的彩色电路图，便于学习者对照实物进行分析学习。
便捷的检测功能：实训台面板上安装有检测端子，学习者可以直接在面板上检测各传感器、执行器、发动机控制单元的电信号，如电阻、电压、电流、频率信号等，为学习者提供了丰富的实操机会。
实时的仪表显示：实训台面板上还安装有汽车仪表，能够实时显示发动机转速、水温、机油压力、充电指示灯、电控系统故障指示灯等关键参数，帮助学习者全面了解发动机的运行状态。
强大的自诊断功能：实验台配备有诊断座，可连接专用或通用型汽车解码器，进行发动机电控系统的故障码读取、清除故障码、读取数据流等操作，帮助学习者深入了解发动机电控系统的工作原理。
灵活的油门控制：实验台配备有油门控制装置，学习者可以方便地对发动机进行加速和减速操作，模拟真实的驾驶环境。
全面的安全保护装置：实训台配备了电源总开关、水箱防护罩、飞轮防护罩等安全保护装置，确保学习者在实训过程中的安全。
稳固耐用的底座：实验台底座采用钢结构焊接而成，表面经过喷涂工艺处理，带有自锁脚轮装置，移动灵活且安全可靠。
三、技术规格
外形尺寸：1500×1000×1700mm（长×宽×高）
工作电源：直流12V
燃油标号：依据所配发动机型号而定
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032（具体以实物为准）
钢管规格：40×40×3mm
面板机柜：采用1.5mm冷板冲压成形，背面设有维修门，方便日常维护与检修。
移动脚轮：尺寸为120×80mm，确保实验台在移动时稳定且灵活。
五、基本配置(每台)
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 检测控制面板 | 装有各种检测端子以及彩色电路图（950*900*4mm铝塑板） | 套 | 1 |
2 | 组合仪表 | 套 | 1 | |
3 | 发动机控制电脑(ECU) | 全新 | 台 | 1 |
4 | 诊断座 | OBDⅡ | 个 | 1 |
5 | 点火开关 | 个 | 1 | |
6 | 电控高压共轨柴油发动机总成 | 哈弗2.8,翻新 | 套 | 1 |
7 | 燃油箱 | 10L | 个 | 1 |
8 | 油门控制装置 | 套 | 1 | |
9 | 进、排气管(带保护罩) | 套 | 1 | |
10 | 水箱(含不锈钢保护罩) | 套 | 1 | |
11 | 冷却电子风扇 | 12V，80W | 个 | 2 |
12 | 蓄电池 | 12V 80Ah | 台 | 1 |
13 | 继电器 | 含：主继电器、起动继电器、冷却风扇继电器、预热继电器等 | 套 | 1 |
14 | 保险丝盒 | 个 | 1 | |
15 | 电源总开关 | 50A | 个 | 1 |
16 | 移动台架(带自锁脚轮装置) | 1500×1000×1700mm(长×宽×高) | 台 | 1 |
17 | 故障模拟与排除装置 | 套 | 1 |
