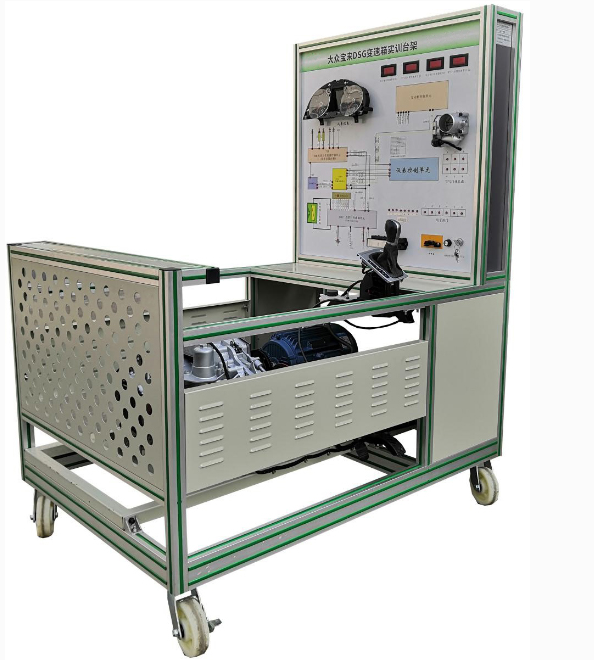

大众迈腾DSG变速器实训台
一、功能概述
本设备以翻新大众迈腾02E电控双离合器自动变速器为核心，利用可调速三相异步电动机作为动力源，实现对双离合器自动变速器的全面实践操作。用户可以通过本设备进行档位显示、空档起动、前进档及倒档运行等多种工况操作，从而真实了解电控双离合器自动变速器的结构和工作原理。
本设备特别适用于各类型学校的教学需求，为师生提供了直观、真实的双离合器自动变速器理论和维修实训环境。
二、功能特性
电控双离合器自动变速器真实可运行，通过可调速三相异步电动机驱动，支持档位显示、空档起动、前进档及倒档运行等工况实践，全面展示双离合器自动变速器的结构和工作流程。
电动机与变速器之间通过联轴器直接固定连接，确保动力传递的高效和稳定。
通过变频器可设定电机额定电流值，实现电子热过载保护，同时可设置加速/减速参数，以减少机械设备启动/停止时的冲击。
实训台面板选用高级铝塑板，具有耐创击、耐污染、防火、防潮的特性。面板上印制有清晰的UV平板喷绘彩色电路图，方便学员对照实物和电路图，深入理解双离合器自动变速器控制系统的工作原理。
实训台面板配备检测端子，学员可直接在面板上检测传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率等。
实训台配备汽车仪表、压力表，实时显示发动机转速、车速、自动变速器档位等参数变化，帮助学员更直观地理解系统运行状态。
实训台设有诊断座，可连接专用或通用型汽车解码器，实现发动机自动变速器电控系统的故障码读取、清除等自诊断功能。
设备配备电机防护罩、输出轴防护罩等安全保护装置，确保学员在操作过程中的人身安全。
设备框架采用一体化全铝合金型材搭建，规格为40mm×40mm和40mm×80mm，具备耐油、耐腐蚀、易清洁的特性。台面宽40CM，铺设32mm厚彩色高密度复合板，经久耐用不生锈。底部配有4个带自锁装置的万向脚轮，便于移动和定位。
三、技术规格
外形尺寸：1500×1000×1700mm（长×宽×高）
动力电源：三相四线（或三相五线）380V±10% 50Hz
输入电源：交流220V±10% 50Hz
工作电源：直流12V
三相异步电动机：
电压：AC 380V/660V
电流：8.2A/4.7A
功率：4KW/5.5KW
转速：2880r/min
变频器：
功率：5.5KW/7.5KW
输入：AC 3PH 380V±15%
输出：9A/13A AC3PH 0~380V 0~400Hz
工作温度：-40℃～+50℃
四、基本配置(每台)
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 检测控制面板 | 装有各种检测端子以及彩色电路图 | 套 | 1 |
2 | 组合仪表 | 套 | 1 | |
3 | 发动机与变速器控制电脑(ECU) | 台 | 1 | |
4 | 诊断座 | 个 | 1 | |
5 | 点火开关 | 个 | 1 | |
6 | 压力表 | 0-25kg/cm2 | 个 | 1 |
7 | 自动变速器总成 | 套 | 1 | |
8 | 节气门总成 | 套 | 1 | |
9 | 曲轴传感器及信号盘 | 套 | 1 | |
10 | 变速器档杆总成 | 套 | 1 | |
11 | 变速器油散热装置 | 套 | 1 | |
12 | 三相异步电动机 | 5.5KW 380V | 台 | 1 |
13 | 变频器 | 7.5KW 380V | 台 | 1 |
14 | 刹车机构装置 | 套 | 1 | |
15 | 移动台架(带自锁脚轮装置) | 1500×1000×1700mm(长×宽×高) | 台 | 1 |
16 | 故障模拟与故障排除装置 | 套 | 1 |
