双燃料发动机实训台

双燃料发动机实训台

产品简述

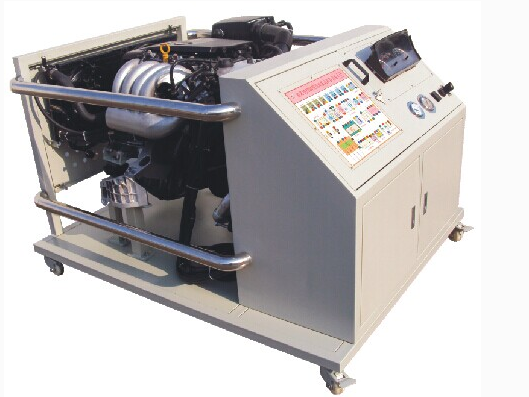

这款先进的4G93电喷发动机实训台，融合了电喷发动机总成电控单元、燃油供给系统、水冷却系统、蓄电池以及排气管等核心部件。其核心特点在于发动机及变速器电脑板插脚与信号检测区控制面板的一一对应，以及独特的可移动喷塑台架设计。实训台不仅展示了现代汽车发动机的复杂技术，同时也为学习者提供了一个真实、可操作的实践平台。

功能亮点

1. 高效启动与稳定运行：该发动机和自动变速器经过精密调校，能够轻松启动，工作平稳，加速响应迅速，为学习者提供极佳的实训体验。

2. 测试口设计：实训台面板上设有专门的测试口，允许学习者使用万用表直接测量各传感器的信号和数据，深入理解发动机的工作原理。

3. 直观的电控系统原理图：实训台面板上清晰标注了原车发动机（和变速器）的电控系统原理图，帮助学习者直观地理解系统的结构和功能。

4. 故障模拟与影响展示：实训台能够模拟各种故障状态，并直观展示这些故障对发动机性能的影响，有助于学习者掌握故障诊断和排除的技巧。

5. 触摸式故障设置面板：采用先进的触摸式面板和微机控制故障设置系统，能够方便快捷地设置和清除故障，提高学习效率。

6. 多功能仪表配置：面板上配备有燃油压力表、真空压力表、自动变速器油压表以及电压检测表，能够实时检测各电脑板端子的电压，为学习者提供全面的数据支持。

产品工艺

一、面板工艺

1. 测量面板：采用8mm厚的高密度PVC板作为基材，确保面板具有出色的耐温差（-30～60℃）、耐磨、防潮、耐腐蚀和不易变形的特性。采用德国激光喷描技术成型，表面覆盖高强度保护贴膜，色彩鲜艳、清晰度高且持久耐用。

2. 控制面板：采用5mm厚的铝塑板制作，坚固耐用，不易变形。高清晰度字体永不消退，同时具备防火、防水、防潮、耐腐蚀和耐磨等多重性能。

二、结构特点

1. 面板柜：使用优质冷轧钢板折弯成型，无缝焊接，确保结构稳固。面板柜与移动台架采用可分离设计，便于拆装和运输。

2. 台架：采用国标管材无缝焊接而成，台面及侧板同样使用优质冷轧钢板折弯成型。整体结构稳固可靠，承载能力强。

3. 表面处理：金属表面经过高温喷塑处理，不仅提升了美观度，同时也增强了防锈和耐腐蚀能力。

技术参数

1. 外形尺寸：1500mm X 1200mm X 1150mm（长X宽X高）

2. 工作电源：12V/60AH蓄电池

3. 油箱容积：10L

4. 工作温度：-50℃～50℃
