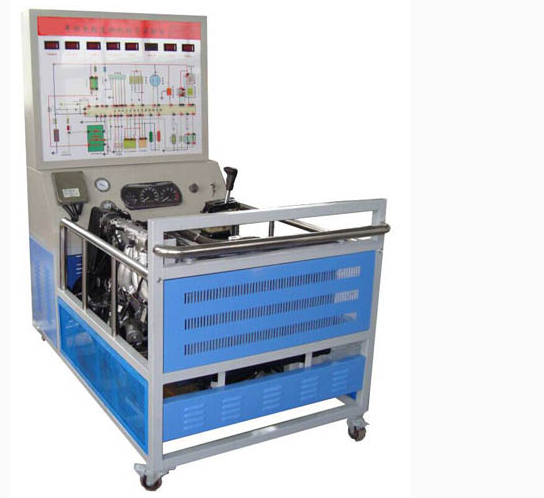

丰田凯美瑞电喷发动机实训台
一、产品概述
本汽车发动机实训台基于丰田凯美瑞的原厂电喷汽油发动机和U250E自动变速器设计，旨在提供真实可操作的实训环境。该实训台支持发动机的起动、加速、减速、换挡以及故障检测与诊断等操作，让学员能够深入了解汽车电喷汽油发动机与自动变速器的结构原理和工作过程。适用于各类院校及培训机构，满足汽车发动机与自动变速器理论与维修实训的教学需求。
本发动机实训台设计精良，功能全面，操作便捷，安全可靠，同时外观美观大方，是理想的汽车发动机实训设备。
二、实训台结构组成
实训台包括丰田凯美瑞电喷汽油发动机与U250E自动变速器总成、原车控制电脑、组合仪表等关键部件。同时，配备有故障设置和排除系统、原车电路原理图板及检测端子等辅助设备。60AH大容量蓄电池和大容量不锈钢油箱确保了实训台的长时间稳定运行。此外，还配备有控制面板柜、可移动台架、OBD诊断座等实用设施。
实训台采用数字化显示技术，各传感器及执行器均安装有数字显示表，方便学员观察参数变化。同时，台架上安装有燃油压力表与真空表，实时反映发动机的工作状态。为确保学员安全，实训台在高温及转动部位均加装了防护装置。
三、功能特性
实训台配备真实原车电喷发动机总成和自动变速器，支持正常点火运行，让学员感受真实操作体验。
展示电喷汽油发动机的组成结构和工作过程，故障模拟系统可模拟实际运行状况，设置多种常见故障，提高学员的故障诊断能力。
实训台面板上安装有汽车仪表、燃油压力表、真空压力表等设备，实时显示发动机转速、喷油压力、进气歧管压力等参数变化，帮助学员深入理解发动机工作原理。
电压表实时显示传感器与执行器的变化，喷油器脉冲等执行元器件用LED灯显示工作状态，直观展示发动机运行状态。
配备原车诊断座，可连接专用或通用型汽车解码器、电脑诊断仪，对发动机电控系统进行读取故障码、清除故障码、读取数据流等操作，提升学员的实际操作能力。
实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
检测端子方便学员直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
实训台采用多重安全保护装置，如电源总开关、水箱防护罩、飞轮防护罩等，确保学员操作安全。
台架底座采用钢性结构焊接，面板柜冲压成形，表面采用烤漆工艺，美观耐用。同时，带万向自锁脚轮装置，移动灵活，便于搬运和存放。
变速器可进行换档/自动升降档等实际测试，让学员掌握变速器的工作原理和操作方法。
四、技术参数
外形尺寸：1650mm X 1000mm X 1850mm（长X宽X高）
工作电源：12V/60AH蓄电池
油箱容积：10L
工作温度：-50℃～50℃
