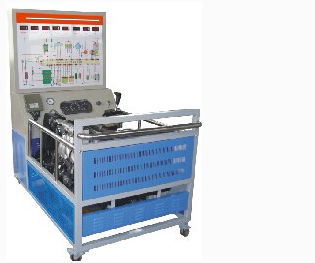

丰田电控发动机与自动变速器综合实训台

丰田电控发动机与自动变速器综合实训台

产品简述

本发动机实训台融合了丰田3S-FE原厂电喷汽油发动机和A140E自动变速器的核心技术，由精心打造的主台架、控制台和检测台三大部分构成。它特别适用于中高等职业院校及专业培训机构，旨在满足汽车发动机构造与维修教学的各种需求。通过对电控汽油发动机的结构、工作原理以及故障设置与诊断的深入学习，学员们将能够全面掌握相关知识和技能。此外，本实训台操作简便、安全可靠，维护成本低廉，极大地提升了教学体验。

核心组件

实训台配备了丰田3S-FE原厂电喷汽油发动机与A140E自动变速器总成，以及原车发动机控制电脑、组合仪表、防盗电脑等关键部件。同时，还包含故障设置和排除系统、原车电路原理图板及检测端子等，确保实训的全面性和真实性。此外，60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构等辅助设备也为实训提供了有力支持。

功能特性

1. 展示功能：清晰展示发动机与变速器的结构和工作原理。

2. 动态运行功能：实现发动机与变速器的实际运转，让学员获得直观感受。

3. 实时显示功能：通过数字显示表实时显示各项参数，便于学员观察和分析。

4. 检测功能：支持对发动机与变速器各部件和系统的检测。

5. 信号模拟功能：模拟各种传感器和执行器的信号，便于故障设置和排除。

6. 自诊断功能：利用OBD诊断座实现发动机与变速器的自诊断。

7. 防盗系统设置功能：模拟和设置防盗系统，提升学员的实操能力。

8. 故障设置与考核功能：设置各种故障场景，对学员进行实战考核。

9. 教学分区明确：根据教学内容进行分区设计，确保各功能区清晰明了。

工艺特点

一、面板工艺

1. 测量面板：采用8mm厚优质高密度PVC板，具有耐温差、耐磨、防潮、耐腐蚀等特性。表面采用德国激光喷描技术成型，覆盖高强度保护贴膜，确保内容清晰度和耐用性。

2. 控制面板：采用5mm厚铝塑板制作，坚固耐用。高清晰度字体永不消退，具备防火、防水、防潮、耐腐蚀等性能。

二、结构特点

1. 面板柜：使用优质冷轧钢板折弯成型，无缝焊接。与移动台架采用可分离设计，便于拆装和运输。

2. 台架结构：采用国标管材无缝焊接而成，台面及侧板同样使用优质冷轧钢板折弯成型。整体结构稳固可靠。

3. 金属表面处理：采用高温喷塑处理技术，确保漆面坚固美观且耐久性强。

规格参数

• 尺寸：长宽高 = 145010001650（mm）

• 重量：320kg

实训项目

1. 电喷发动机与自动变速器的工作运行演示和教学实验。

2. 传感器信号检测与模拟实验。

3. 电控系统故障设置、排除及实战考核。

4. 发动机电喷系统与解码仪的通讯、设置及故障码读取等实验。

5. 电喷发动机与自动变速器总成的拆装及检测实训。
