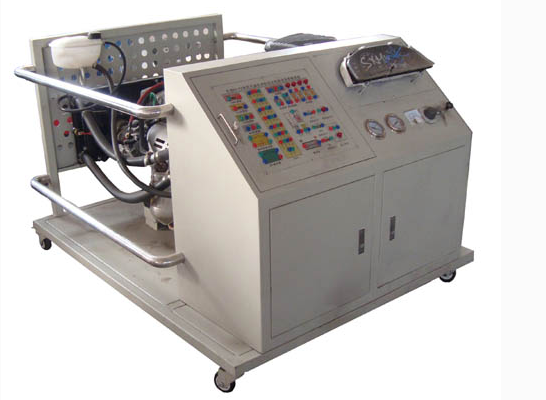

捷达SDI电控柴油发动机实训台

捷达SDI电控柴油发动机实训台

产品概述

本实训台专注于捷达SDI电控柴油发动机的教学实践，允许用户进行起动、加速、减速、故障检测与诊断、故障模拟与排除等全面操作，从而真实感受并理解汽车电喷发动机的结构、原理及工作流程。这款实训台是各类院校及培训机构理想的汽车发动机理论与维修实训教学工具，具备全面的实训功能、便捷的操作性、高度的安全性和优雅的设计。

结构组成

实训台主要由捷达SDI电控柴油发动机总成、原车发动机控制电脑、组合仪表、电子油门、以及一系列与发动机起动运行相关的原车附件组成。此外，还包括故障设置和排除系统、原车电路原理图板及检测端子、90AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架等关键部件。为了保障安全，实训台还配备了防盗盒、诊断座、散热系统以及详细的台架操作说明书。同时，实训台在传感器及执行器处安装了数字显示表，配置了带锁止万向的脚轮、不锈钢护手，并在高温及转动部位加装了防护装置。

功能特点

1. 实训台配备的捷达SDI电控柴油发动机运行稳定，电子油门加速机构响应灵敏。

2. 故障模拟系统能够模拟实际运行工况，支持设置多达15种常见的发动机故障，为学员提供丰富的实践机会。

3. 电压表实时反馈传感器与执行器的状态变化，喷油器脉冲等执行元器件的工作状态通过LED灯直观展示。

4. 指针式真空表精确指示真空压力值，便于学员观察和分析。

5. 实训台配备原车诊断座，支持连接电脑诊断仪读取发动机电控系统的故障码和数据流，增强学员的实际操作能力。

6. 实训台面板上绘制了彩色喷绘电路图，并加装有机玻璃保护，方便学员对照实物，深入理解控制系统的工作原理。

7. 检测端子直接安装在实训台面板上，学员可轻松检测各传感器、执行器、发动机控制单元管脚的电信号。

8. 实训台配备了全面的安全保护装置，如电源总开关、水箱防护罩、飞轮防护罩等，确保学员操作安全。

9. 实训台底座采用钢性结构焊接，面板柜冲压成形，与底座可分离设计便于维护。台架表面采用烤漆工艺，美观耐用，同时配置万向自锁脚轮装置，便于移动。

技术参数

1. 外形尺寸：1650mm X 1000mm X 1850mm（长X宽X高）

2. 工作电源：12V/90AH蓄电池（注：电池容量略有提升）

3. 油箱容积：10L

4. 工作温度：-50℃～50℃
