一、产品概览：

液晶电视实训装置专为高等、中等职业技术院校的电子电器应用与维修、电子技术应用等专业打造，特别适用于《液晶彩色电视机原理与维修》、《液晶彩色电视机维修实训》等课程的教学与实训。此外，本装置还适用于技工学校电子类专业的实习以及职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核。

二、设备特色：

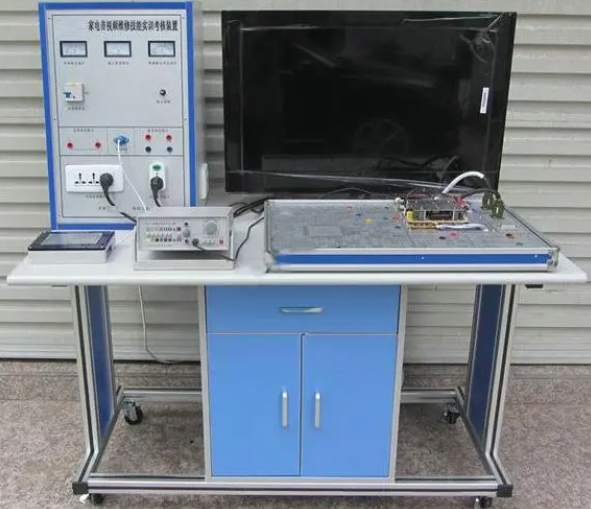

1. 创新设计：面对液晶电视主板及元器件的精密性带来的教学难题，本实训装置采用主板解剖分析设计，将精密的线路板放大展示，每个元器件独立清晰，模块式组合，使焊接调试更为便利，为实验实训考核提供了舒适的体验。

2. 功能强大：实训装置液晶彩电电路板具有线路简洁、功能强大的特点，采用敞开式实训板，配备完整的安装线路图、测试点和调整点，布局合理，插接方便。

3. 安全保障：装置设有漏电、短路、过载保护装置，彩电电源采用冷底板并配备隔离变压器双重保护，确保实验过程的安全。

4. 智能考核：为满足不同教学需求，本装置增设了智能考核装置，故障点可由教师根据考核要求设置，学生可通过计算机或单片机答题器进行答题，提高了教学效率和实训效果。

三、技术参数与配置：

1. 高清信号源：高清彩色信号发生器提供16种测试信号，满足液晶电视机高频头接收、视频接收的需求。

2. 实训模块：包括总线控制、音频处理、功能切换、屏驱动数据信号等模块，元器件排列有序，清晰直观，便于实验实训考核。

3. 液晶电视参数：显示器尺寸为32寸，对比度600:1，分辨率1366×768，反应时间小于16ms，屏幕亮度1000cd/m²，视角大于160度，支持NTSC/PAL/SECAM制式，色彩数达到1677万。

4. 实训桌参数：输入电源为AC 220V±10% 50Hz，外形尺寸为1500×700×780mm，主体板材采用三聚氰胺板，工作温度0～35℃，工作湿度20%～80%，具备漏电保护、过压、过流、过载保护措施。

四、实验实训项目：

本装置涵盖的实验实训项目包括液晶电视中主要元器件的结构与工作原理、单元电路的组成与工作原理、遥控及本机键盘控制、音视频信号处理流程、开关稳压电路、逆变器背光驱动电路等的测量与分析，以及整机各电路检测实训、驱动程序考入实训等。

五、实验实训考核项目：

考核项目包括整机不工作三无故障、整流滤波电路故障、电源光耦电路、电源滤波电路故障、无12V整机不工作故障、背光源故障、待机电源电路故障、CPU供电电路故障、CPU振荡电路故障、储存器电路故障等，全面覆盖液晶电视维修的各个方面，帮助学生提升实际操作能力和维修技能。

实验台配置清单：
