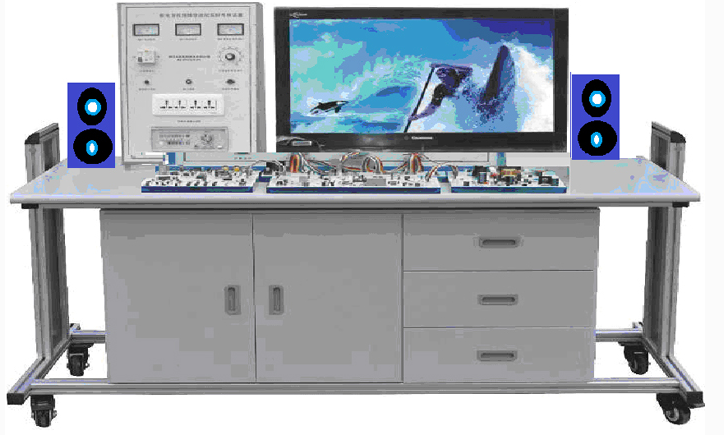

家电维修技能实训考核装置

家电维修技能实训考核装置

一、产品综述

为了满足职业教育中电子技术类专业的实训需求，我们依据国家相关职业技能实训标准，精心打造了“家电维修技能实训考核型家电音视频维修技能实训考核装置”。这款装置特别适用于高校及职业学校的电子电器应用与维修等相关专业，为学生提供了电视机原理与维修、家用电子产品原理与维修等课程的实践平台。

二、技术特性

1. 电源规格：采用单相三线制AC220V±10% 50HZ电源供电，确保稳定可靠。

2. 工作环境：适应温度范围-10℃～+40℃，相对湿度＜85%（25℃），确保在各种环境下都能正常运行。

3. 功率消耗：整机容量小于300VA，节能环保。

4. 安全保护：装置具备高效的安全保护功能，动作电流不超过30mA，动作时间小于0.1s，确保实训安全。

5. 外观设计：实训平台尺寸为长×宽×高1600mm×650mm×1200mm，采用铁质双面烤漆设计，外观大气，实用性强。

三、系统配置

1. 电源管理：提供单相交流电源，并配备线间直接短路自动保护装置，确保实训过程安全无忧。

2. 外部设备接口：提供～220V插座，支持外部仪器接入，同时内置稳压电源和开关电源，满足多样化实训需求。

3. 信号源：配备高清晰度彩色电视信号发生器，提供多种信号输出形式，满足实训中各种信号模拟需求。

4. 音响系统：音响功率放大器具备5.1声道放大功能，搭配环绕声大功率音箱系统，提供沉浸式音响体验。

5. 虚拟实训：采用7寸彩色触摸屏作为虚拟终端，集成虚拟示波器、频谱仪、三用表等功能，实现虚拟实训与实际操作的无缝对接。

6. 教学管理：设有定时器与报警记录仪，帮助教师实现教学管理，确保实训过程的规范性和有效性。

四、液晶电视技术参数

1. 屏幕规格：32寸高清显示屏，带来清晰细腻的视觉体验。

2. 对比度与分辨率：对比度达到400:1，分辨率高达1920×1080，确保画面细腻、色彩丰富。

3. 反应时间：小于16ms的快速反应时间，有效减少画面拖影现象。

4. 亮度与视角：屏幕亮度达到500cd/㎡，视角高达178度，满足不同角度的观看需求。

5. 输入输出接口：支持YPbPr、VGA、HDMI、AV、USB等多种输入输出接口，方便与各类设备连接。

6. 功耗与电源：整机功耗小于100W，采用AC220V±10%-50Hz电源供电，节能环保。

五：配置清单
