家电音视频维修技能实训考核装置（智能型、42寸等离子）

家电音视频维修技能实训考核装置（智能型、42寸等离子）

一、产品综述：

“家电音视频维修技能实训装置”是依据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训与鉴定设备技术规范》，结合职业教育的教学实训需求精心打造的产品。该产品不仅适用于高职院校、职业学校的电子技术应用、电子电器维修等专业，用于电视机原理与维修、家用电子产品原理与维修等课程的实训教学，同时也适用于技工学校、职业培训学校、职教中心以及家电维修工的中高级技能鉴定考核。

二、技术规格：

1. 电源输入：单相三线制AC220V±10% 50HZ

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

3. 整机功率：＜300VA

4. 安全防护：动作电流≤30mA，动作时间≤0.1s

5. 外形尺寸：170cm×93cm×135.5cm

6. 管理系统：配备实验室管理系统，支持密码开机和定时关机功能

三、系统构成：

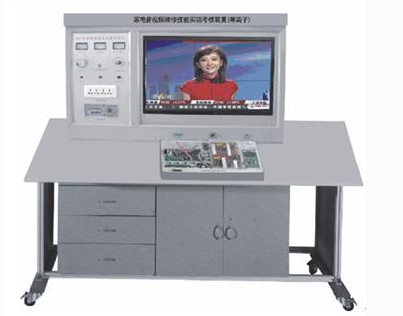

本装置由实训控制屏、实训桌体、高清显示器和实训模块四大部分组成。

（一）实训控制屏（采用铁质双层亚光密纹喷塑结构，铝塑面板）

1. 电源输出：市电输出220V 50HZ，隔离变压器输出220V 50HZ，14.5V 50HZ（均带有过流保护）

2. 直流电源：±16V/+12V

3. 彩色信号源：

• 输出信号频率范围：第12频道

• 电视信号形式：16种（圆、点、格、黑白格、彩色、单色等）

• 输出接口：视频、伴音（中频6.5M）、射频

• 信号制式：PAL-D/K

4. 考核接口单元：包含答题器接口、PCL机串行接口、彩电模块接口

（二）高清显示器：42寸，分辨率1024×768，亮度1000流明，对比度2000:1

（三）实训模块：

1. 家电音视频实训模块：包含智能故障转换接口单元、开关稳压电路、遥控及本机键盘控制单元、视频信号处理单元、音频处理单元、AD模数转换单元、扫描变换电路单元、时序信号控制单元等，内置故障设置与排除系统。

2. 智能实训考核系统：

• 可监控多达1-126台实训设备

• 预置20多个故障点

• 支持发卷、收卷、清零功能

• 自动检测实训设备通信状态

• 生成学生个人成绩报告

• 统计分析考核情况

• 系统登录密码管理

• 支持打印功能

• 限制答题次数

• 学生通过智能答题器与教师进行数据交互

（四）实训桌：采用铝合金框架落地式设计，配备万向轮和固定调节机构，桌面为防水、防火、耐磨高密度板，设有抽屉和柜门，便于存放工具和资料。

四、实训内容：

1. 深入了解家电音视频设备中主要元件的结构与工作原理。

2. 掌握家电音视频设备各单元电路的组成与工作原理。

3. 电子调谐器的性能检测与分析。

4. 遥控及本机键盘控制功能的检测与分析。

5. 视频信号处理的流程分析与测量。

6. 音频处理流程的分析与测量。

7. 同步信号（Sync）的控制与测量。

8. 阴极、阳极驱动的测量与分析。
