电饭煲维修实训装置,电饭煲维修实训设备

电饭煲维修实训装置,电饭煲维修实训设备

一、电饭煲维修实训装置特色：

1、模块化设计：电饭煲维修实训装置巧妙地采用电气与实物分离的设计，能够直观地展现电气控制部分与机械执行机构间的相互作用。电气控制部分基于先进的微处理器集成电路技术，面向实际机械结构，可轻松测量相关电压、电流等参数。实训部件间通过专用导线连接，确保性能与规格满足实训需求，完美匹配各类学校的课程教学目标。

2、高效实训功能：本装置具备强大的实训考核功能，教师可根据技能要求设置模拟故障。学生将通过解决这些故障，增强对电饭煲工作原理的理解，提升排故能力，全面掌握认知、安装、调试、维修等技能。

3、全面教学体验：实训内容丰富多样，工作原理清晰易懂。学生将深入接触电饭煲的工作机制，从而提升其综合能力和专业维修技能。

二、电饭煲维修实训装置技术规格：

1、电源参数：单相三线～220V±10% 50Hz，确保设备稳定运行。

2、工作环境：适应-10℃～+40℃的温度范围，相对湿度＜85% (25℃)，海拔＜4000m，确保在各种环境下都能正常工作。

3、功率容量：整机容量＜3kVA，满足实训过程中的功率需求。

4、安全保护：动作电流≤30mA，动作时间≤0.1s，提供全面的安全保障。

5、外型尺寸：650×500×1200MM，便于实训室的布局与摆放。

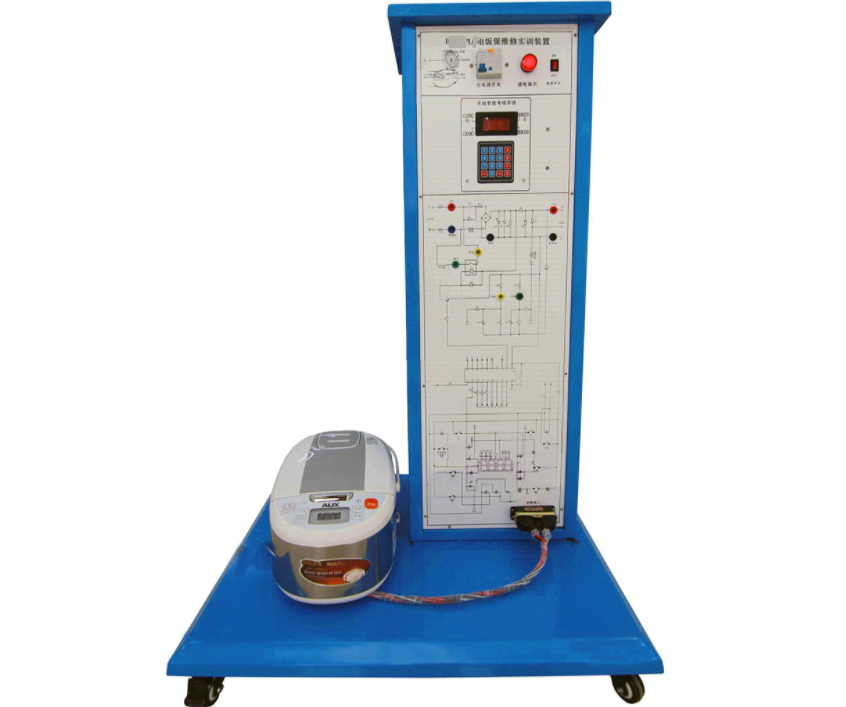

三、系统组成：

1、电饭煲模型：选用苏泊尔微电脑控制电饭锅作为实训模型，涵盖微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元等关键组件，并配备真实的加热装置，完美匹配《电热电动器具原理与维修》课程需求。

2、电气控制板：真实还原苏泊尔微电脑控制电饭锅的电气控制系统，并附有详细的元件级电路原理图，帮助学生深入理解电路结构。

3、实训操作台：采用立体柜式设计，配备四个带刹车万向轮，便于移动与固定。柜体采用防水、防火、耐磨的铝合金材料制成，结构坚固且易于清洁。同时，设计充分考虑了实物与控制板的结合，便于学生操作与实训。

四、实训项目：

1、元器件认知与检测：学习并检测微电脑控制电饭锅中的常用元器件、控制芯片、显示器件等。

2、结构拆装：深入了解微电脑控制电饭锅的结构设计，并进行拆装实训。

3、工作原理分析：探讨微电脑控制电饭锅的能量转化、温度传导、加热与保温转换等核心工作原理。

4、功能设定与操作：学习并掌握微电脑控制电饭锅的定时加热、煮饭、保温等功能的设定与操作。

5、故障检测与维修：针对微电脑控制电饭锅的常见故障进行检测与维修实训，提升学生解决实际问题的能力。
