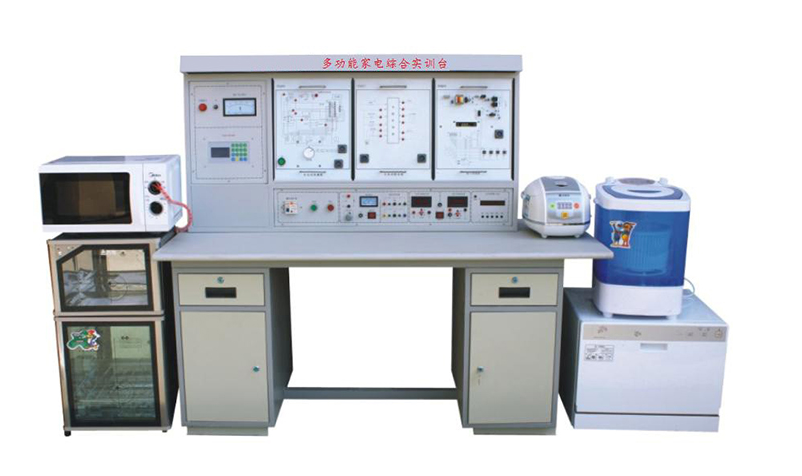

家电维修综合实训考核装置

家电维修综合实训考核装置

一、产品简述

家电维修综合实训台是依据《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》精心研发的，满足职业教育需求，适用于高职院校、职业学校的电子技术应用、电子电器维修等专业。此实训台不仅适用于电视机原理与维修、家用电子产品原理与维修等课程的实训教学，还广泛服务于国家示范性院校电子技术项目、高级技工学校电子技术项目、电子教学实验实训室建设、家电维修一体化教学实施以及中级、高级工的技能鉴定考核。

二、核心功能

本实训台具备多项教学实训功能，覆盖液晶电视、高清EVD机、变频空调、智能冰箱、智能热水器、电磁炉、智能电饭锅、5.1功放家庭影院、全自动洗衣机、微波炉等家用电器的整机结构、工作原理、工序指示、电压监测、实验测量、波形测试、检修测试、实验模拟、故障演示、功能测试、工厂调试、点屏实训、配板实操、检修实训、故障排除、考核系统竞赛等直观教学实验实训项目。

三、主要配置与功能

主体模块设计精细，包括液晶电视、变频空调、智能冰箱、家用热水器、电磁炉、电饭煲、微波炉、洗碗机、5.1功放系统、全自动洗衣机等控制系统实训主体模块挂箱，每个模块均配备详细的电路原理图纸、工作分析教程和教学实训教材。

模块一：液晶电视教学系统实训主体模块

1. 液晶电视实训主板：采用最新MST方案设计的专用主板，快速拆卸设计，配套清晰电路原理图纸和教材，实现实验测量、波形测量、故障演示等教学实训项目。

2. 供电与背光部分：配备主要电压测试点，直观显示各组供电电压/电流，配套教学实训教材，便于学生理解和掌握。

3. 工作指示与电压监测：直观显示整机供电、系统运行、主板运行等状态，方便学生观察和理解整机启动过程。

4. 操作控制与主板程序：功能按键和遥控控制整机系统，满足各种教学实验实训需求的故障演示、排查测试、工厂调试。

5. 视频软件与教程：提供液晶显示器、液晶电视机、背光结构等的工作原理、电路图纸、结构分析、检修实操等丰富教学材料。

模块二：变频空调系统教学实训主体模块

1. 结构与原理：深入解析变频空调控制部分的结构和原理，帮助学生理解各模块的作用。

2. 电气控制线路原理：教授变频空调电气控制线路的基本原理，提升学生分析能力。

3. 电器元件测量与系统运行：教授如何测量电器元件并理解系统运行原理，为故障排除打下基础。

4. 故障与分析：针对红外接收管、温度传感器、室内风机等常见故障进行演示和分析，提升学生解决实际问题的能力。
