一、产品综述

“变频式抽油烟机维修技能实训系统”是严格按照《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》和《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》研发而成的。该系统旨在满足高职院校、职业学校的应用电子技术、电子电器应用与维修、机电、环保等专业课程的实训教学需求。同时，该系统也适用于技工学校、职业培训学校、职教中心、鉴定站/所等家电类专业及机电维修实操的初级、中级技能鉴定考核。

二、系统特性

1. 高度集成：实训系统采用电气控制与实物分离设计，能够直观展示电气部分与执行机构的关联。电气控制部分采用先进的微处理器集成电路技术，结合机械实体结构，方便学生准确测试电压、电流等关键参数。实训部件间配备专用导线，确保实训过程的安全与便捷。

2. 实用性强：本系统具备实训考核功能，教师可灵活设置模拟故障，让学生在实践中接触并学习变频式抽油烟机的典型故障排查与修复方法。这不仅提升了学生的排故能力，还加强了其对认知、安装、调试、维修等技能的掌握。系统能够实时记录学生的操作过程及误排次数，为教学评估提供科学依据。

3. 内容丰富：实训内容涵盖变频式抽油烟机的多个方面，包括工作原理、机械结构、电气控制等。学生可通过系统全面了解和掌握变频式抽油烟机的工作方式，提升其综合能力和维修技能。

三、技术规格

1. 电源要求：单相三线～220V±10% 50Hz，确保系统稳定运行。

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m，适应各种实训环境。

3. 功率消耗：整机容量＜50VA，节能环保。

4. 安全保护：动作电流≤30mA，动作时间≤0.1s，保障操作安全。

5. 尺寸参数：外形尺寸为170cm×93cm×135.5cm，便于实训室布局与放置。

四、系统组成

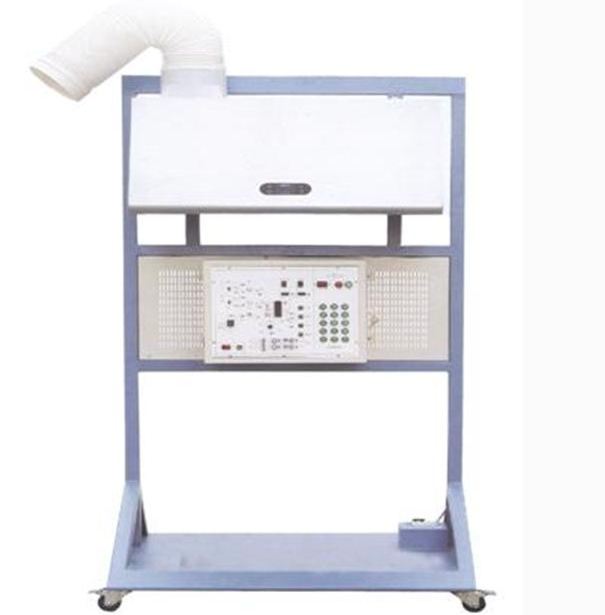

1. 变频式抽油烟机实物：包含电机、离心式风扇、频率变换控制系统、照明灯、挡光罩、集油罩、集油盒等核心部件，真实还原变频式抽油烟机的实际工作场景。

2. 电气控制板：涵盖微处理变频控制、照明控制电路、自动报警系统、自动监测及启动电路等关键单元，确保变频式抽油烟机的正常运行。

3. 实训考核系统：采用隐蔽式故障设置方式，支持学生根据故障现象进行排查与修复。系统可实时记录与监控实训过程及考核结果。

4. 实训操作台：采用立体柜式结构设计，配备四个带刹车万向轮，方便移动与固定。操作台采用防水、防火、耐磨的铝合金材料制作，结构坚固且美观大方。同时，操作台将实物与控制板紧密结合在一起，便于学生操作与观察。

五、实训项目

1. 元器件认知与检测：学习变频式抽油烟机常用元器件及控制芯片的功能与检测方法。

2. 工作原理学习：深入了解变频式抽油烟机的工作原理及其优势。

3. 机械结构拆装：掌握变频式抽油烟机的机械结构并进行拆装实训。

4. 电机及控制系统故障排查：针对电机及控制系统常见故障进行排查与修复。

5. 风扇故障检修：学习离心式风扇的故障检测与修复方法。

6. 变频控制故障处理：针对变频控制系统的故障现象进行分析与排除。

7. 自动报警系统检修：学习自动报警系统的故障检测与修复技巧。

8. 集成电路故障分析：对变频式抽油烟机的集成电路进行故障检测与分析。

9. 滤油装置维修：学习滤油装置的常见故障检测与维修方法。

10. 安全防护系统故障排除：针对漏电安全防护报警系统的故障进行诊断与排除。
