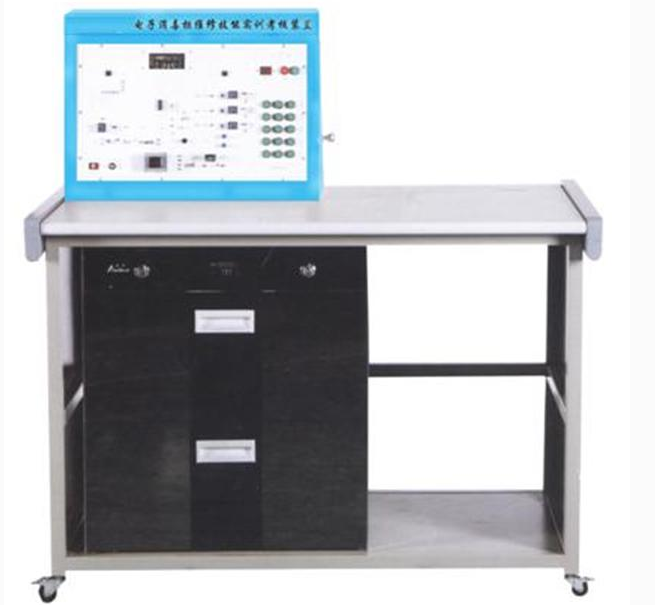

电子消毒柜维修技能实训考核装置

电子消毒柜维修技能实训考核装置

一、产品综述

电子消毒柜维修技能实训系统是基于《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》以及《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》精心研发的。该系统专为高职院校、职业学校的应用电子技术、电子电器应用与维修、电磁等专业课程而设计，同时也适用于技工学校、职业培训学校、职教中心及鉴定站/所的家电类专业实训与技能鉴定考核。

二、系统特性

1. 一体化设计：该实训系统采用电气控制与实物一体化设计，直观展现电气部分与执行机构的关联。电气控制基于微处理器集成电路，结合机械实体结构，便于学生测试内部电压、电流等关键参数。所有实训部件均配备专用导线，确保性能与规格与实训需求相契合。

2. 实战性教学：系统具备实训考核功能，教师可以灵活设置隐蔽故障，模拟真实工作环境中的消毒柜故障。学生通过实际操作，提高故障排查与修复能力，掌握从认知到安装、调试、维修等全流程技能。系统还能记录学生的误排次数，为公正评价提供依据。

3. 综合性实训：本系统涵盖丰富的实训内容，工作原理清晰，有助于学生全面理解和掌握电子消毒柜的工作原理及消毒方式。通过系统的学习与训练，学生的综合能力和应变能力将得到显著提升。

三、技术规格

1. 电源要求：单相三线～220V±10% 50Hz，确保系统稳定运行。

2. 工作环境：适应温度范围-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m，适应各种实训环境。

3. 功率消耗：整机容量＜250VA，节能环保。

4. 安全保护：动作电流限制在≤30mA，动作时间不超过0.1s，确保操作安全。

5. 尺寸参数：外形尺寸为170cm×93cm×135.5cm，便于实训室布局与放置。

四、系统构成

1. 电子消毒柜实物：采用嵌入式柜型设计，配备显示系统、多种消毒方式及烘干功能、门控安全系统等，为学生提供真实的实训环境。

2. 电气控制模块：包含电路电源、状态显示控制、微电脑处理电路、门控安全电路等关键单元，确保电子消毒柜正常运行。

3. 实训考核系统：采用隐蔽式故障设置，支持学生根据故障现象进行排查与修复。系统可完整记录与监控实训过程及考核结果。

4. 实训操作台：立体柜式结构，配备四个带刹车万向轮，便于移动与固定。防水、防火、耐磨的铝合金材料确保结构坚固且美观大方。操作台将实物与控制模块紧密结合，便于学生操作与观察。

五、实训项目

1. 主要元件识别与检测：涵盖电子消毒柜的主要元器件、控制芯片、显示器件等的认识与测试。

2. 结构认识与拆装：深入了解电子消毒柜的内部结构与工作原理，进行拆装实训。

3. 电路原理分析：学习电子消毒柜各部分的电路原理及相互关联。

4. 红外线高温故障维修：针对红外线高温发生电路的常见故障进行排查与修复。

5. 臭氧发生电路故障维修：学习并掌握臭氧发生电路的故障处理与修复方法。

6. 紫外线发生电路故障维修：针对紫外线发生电路的常见故障进行诊断与修复。

7. 定时系统故障维修：学习电子消毒柜定时系统的常见故障及其修复方法。

8. 常见故障综合维修：综合训练学生面对电子消毒柜常见故障时的排查与维修能力。
