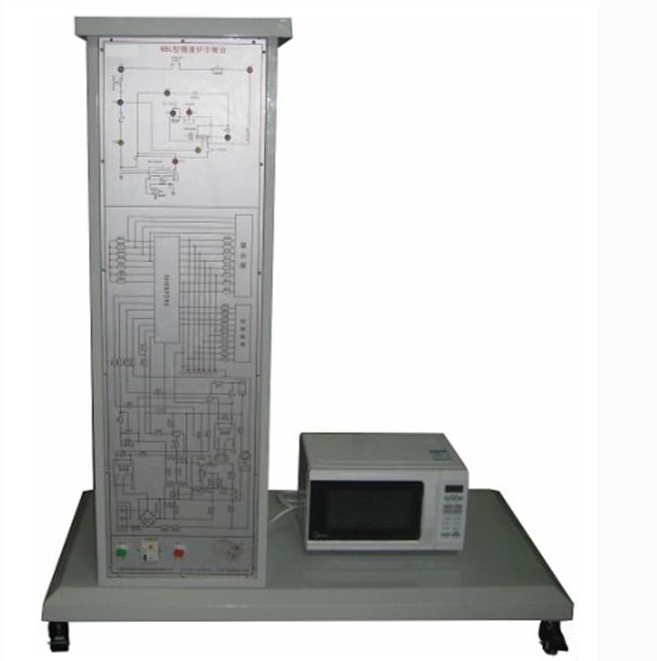

微波炉维修技能实训考核装置

微波炉维修技能实训考核装置

一、系统特性概述

1. 模块化设计

本实训装置采用电气与实物模块化的设计理念，旨在直观展示电气控制与实际执行机构之间的关联。电气控制模块基于先进的微处理器集成电路技术，而机械实体结构模块则以其独特的机械构造展现微波炉的工作原理。此外，装置提供便捷的电压、电流参数测试功能，并通过专用导线连接各实训模块，确保实训操作的顺畅进行。各模块的性能、规格均与实训需求紧密结合，满足各类学校相关课程的实训教学要求。

2. 集成性与多元化

实训内容涵盖广泛，旨在通过系统的学习，使学生全面掌握微波炉的工作原理、维修技能和综合能力。通过实际操作，学生能够深入了解微波炉的各个组成部分及其功能，提升综合实践能力。

3. 实操性与评估性

本装置具备完善的实训考核功能。教师可以灵活设置故障点，让学生在真实环境中进行故障排除训练，提高解决问题的能力。同时，系统能够记录并监控学生的实训过程及错误次数，为教师提供公正的评定依据。

二、技术规格

1. 电源参数：单相三线～220V±10%，50Hz，确保设备稳定运行。

2. 工作环境：温度范围为-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m，适应多种实训环境。

3. 功耗指标：整机容量小于300VA，节能环保。

4. 安全保护：动作电流限制在≤30mA，动作时间不超过0.1s，确保操作安全。

5. 外观尺寸：装置整体尺寸为170cm×93cm×135.5cm，便于实训室布局。

三、系统构成

1. 微波炉实体：包含电源、磁控管、炉腔及炉门等关键部分，为学生提供真实的实训环境。

2. 电气控制模块：包括微波产生电路、磁控管控制电路、状态显示电路、定时电路及安全保护电路等，实现微波炉的电气控制功能。

3. 实训考核系统：采用隐蔽式设计，支持故障设置与排除训练，同时提供完整的实训过程记录与监控功能。

4. 实训操作台：采用立体柜式结构，配备四个带刹车万向轮，便于移动与固定。柜体采用防水、防火、耐磨的铝合金材料制造，结构坚固且美观大方。操作台的设计使得实物与控制板紧密结合，便于学生操作与观察。

四、实训项目

1. 微波炉主要元器件的认识与检测：包括控制芯片、显示器件等关键部件的学习与检测。

2. 微波炉结构认知与拆装：通过拆装实训，深入了解微波炉的内部构造及工作原理。

3. 微波炉微波产生电路的故障检修：针对微波产生电路的常见故障进行排查与修复训练。

4. 微波炉加热原理分析与实践：通过实物演示，深入理解微波炉的加热原理及其实际应用。

5. 微波炉控制电路及定时电路的故障检修：针对控制电路及定时电路的故障进行诊断与修复训练。

6. 微波炉电压转换电路的故障检修：学习并掌握电压转换电路的工作原理及故障处理方法。

7. 微波炉保护装置的检测与维护：确保保护装置的正常运行，提高微波炉的安全性。

8. 微波炉常见故障的综合检修：综合训练学生的故障排查与修复能力。

9. 漏电安全防护报警系统故障分析与排除：加强学生对安全保护系统的理解与操作能力。
