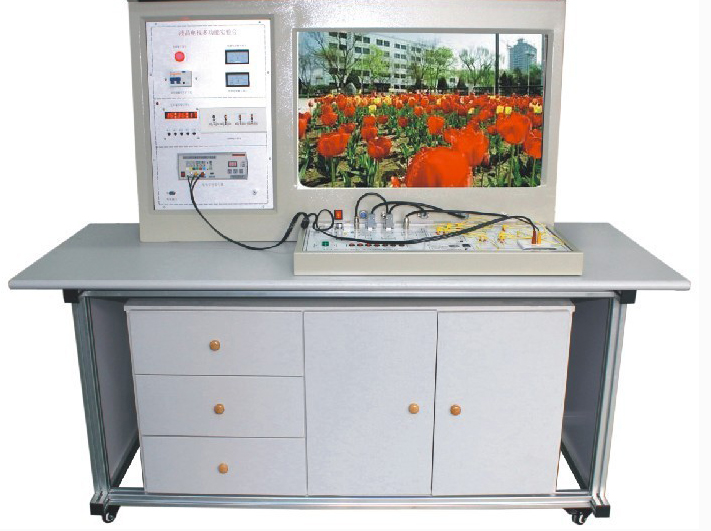

液晶电视音视频维修技能实训考核装置 ( 智能型 32 寸液晶 )

液晶电视音视频维修技能实训考核装置 ( 智能型 32 寸液晶 )

一、产品综述

液晶电视音视频维修技能实训系统，基于《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》的指导，结合职业教育需求精心打造。该系统旨在服务于高职院校、职业学校等教育机构的电子技术应用、电子电器维修等相关专业，提供电视机原理与维修、家用电子产品原理与维修等课程的实训教学支持。

此外，该系统也适用于职业学院、技工学校、职业培训学校、职教中心以及鉴定站/所，为家电类专业学生和家电维修工提供音视频类维修实操的培训和中级、高级工的技能鉴定考核。

二、技术规格

1. 电源输入：采用单相三线制AC220V ± 10% 50HZ，确保稳定供电。

2. 工作环境：适应温度范围为-10℃至+40℃，相对湿度小于85%（在25℃下），确保设备在多种环境条件下均能正常工作。

3. 整机功耗：低于300VA，节能环保。

4. 安全保护：设备具备出色的安全保护机制，动作电流限制在≤30mA，动作时间≤0.1s，确保实训过程的安全。

5. 外形尺寸：尺寸为150cm × 70cm × 135cm，便于实训室布局与空间利用。

6. 管理系统：配备先进的实验室管理系统，支持密码开机和定时关机功能，方便管理与控制。

三、系统组成

1. 实训控制屏：采用铁质双层亚光密纹喷塑结构，搭配铝塑面板，具备交流电源（含过流保护）、直流电源（±16V/+12V）、彩色信号发生器等关键功能。

2. 液晶显示器：选用15寸高清屏幕，对比度600:1，亮度500cd/m2，反应时间小于16ms，确保实训过程中的视觉体验。

3. 实训组件：包含液晶彩电模块和智能实训考核系统。液晶彩电模块涵盖智能故障转换接口、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制等单元，支持故障模拟与排除。智能实训考核系统则提供计算机监控、故障设置、答题统计、成绩管理等全面功能。

4. 实训桌：采用钢木结构，整体设计美观大方，桌面防水、防火、耐磨，并设有抽屉和柜门，便于存放工具和资料。

四、实训内容

1. 功放输出芯片及扬声器故障检测与修复

2. 主板电源丢失故障排查

3. 红外接收头损坏及其电源丢失故障处理

4. 高频头损坏故障排查与更换

5. 按键开关损坏检测与更换

6. 显示器背光电源电路故障检测与维修

7. CPU电源故障排查

8. 显示器背光电源控制信号丢失故障处理

9. 其他音视频类故障的综合实训与考核
