一、引言

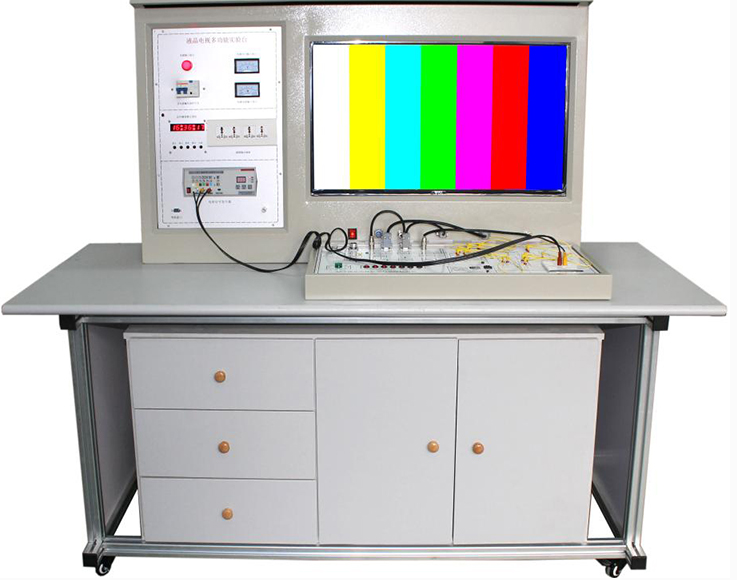

为了满足技工学校、职业培训学校、职教中心、鉴定站/所等教育机构在家电类专业及家电维修工中音视频类维修实操的教学需求，我们特别推出了液晶电视机维修技能实训考核装置。该装置不仅适用于中级、高级工的技能鉴定考核，还能帮助学生深入理解液晶电视机的结构与工作原理。

二、技术规格与性能

1. 输入电源：单相三线制AC220V±10% 50HZ，确保设备稳定运行。

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），适应各种教学环境。

3. 整机容量：＜300VA，高效节能。

4. 安全保护：动作电流≤30mA、动作时间≤0.1s，确保操作安全。

5. 外形尺寸：160cm×80cm×140cm，紧凑合理，便于存放与移动。

三、系统组成与特点

1. 实训控制屏：采用铁质双层亚光密纹喷塑结构，铝塑面板，配备交流电源、开关机功能、彩色信号发生器等，满足各种实训需求。

2. 液晶显示器：42寸，对比度600：1，亮度500cd/m2，反应时间＜16ms，确保实训效果。

3. 实训组件：包含液晶彩电模块、DVD视盘机、智能实训考核系统等，全面覆盖液晶电视机的各项维修技能。

（一）液晶彩电实训模块

• 智能故障转换接口单元，便于设置与检测故障。

• 开关稳压电路单元、逆变器背光驱动电路单元等，模拟真实工作环境。

• 遥控及本机键盘控制单元、视频信号处理单元等，全面展示液晶电视机的核心技术。

（二）智能实训考核系统

• 支持教师监控1-29台实训台，实现高效管理。

• 具有发卷、收卷、清零等功能，便于考核流程管理。

• 可生成学生个人成绩单，提供详细的考核数据。

• 学生可通过智能答题器与教师进行数据交换，实现互动教学。

（三）实训桌：采用铝合金框架落地台式结构，防水、防火、耐磨，便于移动与固定。

四、考核实训项目

1. 三无故障（无光栅、无伴音、无图像）的检测与处理。

2. 声音与图像故障的检测与处理。

3. 按键与遥控故障的检测与处理。

4. 功放集成损坏故障的检测与处理。

5. 屏亮故障（有光栅、无图像、无伴音）的检测与处理。

五、实训功能

1. 深入认识液晶电视机的内部结构、主要元器件及其工作原理。

2. 理解液晶电视机的单元电路组成及工作原理。

3. 掌握液晶显示屏的组成及工作原理。

4. 学习贴片元件的焊接方法，提升动手能力。

5. 通过故障现象的检测与处理，提升维修技能。
