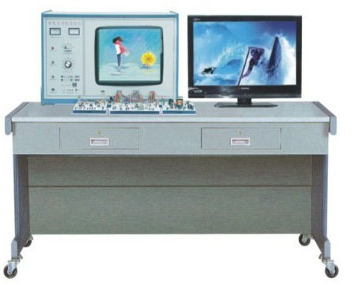

家用电器音视频培训考核设备

家用电器音视频培训考核设备

一、综述

我们的家用电器音视频培训考核设备，在借鉴国内外顶尖教学仪器优点的基础上，深度考量了实验室的当前状态与未来发展需求。设备在性能和结构上均进行了全面升级，采用模块化设计，布局合理且易于操作。每个模块都支持故障实验、测试、研究与分析，同时支持教师自定义实验，极大地提升了实验效果与学生的实践能力。

二、技术参数

1. 工作电源：AC220V±10% 50Hz

2. 外形尺寸：138cm（高）×80cm（宽）×160cm（长）

3. 整机功率：＜0.5KVA

4. 安全保护：设备采用输入电源隔离与浮地设计，同时配备电压漏电保护装置与短路保护。

三、功能特点

• 彩色信号发生器：拥有16种标准测试信号，用于检测电视的行、场线性，以及彩度、亮度、公共通道等关键性能。

• I2C总线控制：采用数字控制技术，提供拉幕式开关机效果，并通过遥控器进入工厂状态，实现各种控制功能、调试、实验与维修。

四、实验台核心配置

1. 交流电表、隔离变压输出电压表、行电压指示表、行电流表等一应俱全。

2. 配备漏电开关、保险装置、四连插板、安全隔离变压器等安全设施。

3. 彩色信号发生器与25寸彩色显示器作为信号源与显示设备。

4. 提供上海精益FM-500型指针万用表和数字万用表890B+。

5. 附带剥线钳、尖嘴钳等工具套件。

五、实训项目

1. 三洋单片彩电实训：涵盖I2C总线控制下的高频头、中放、解码、亮度等实验。

2. 液晶电视实训：涉及液晶电视的元器件结构、工作原理、信号处理流程等全面分析。

六、透明单元板展示

1. 彩色电视机行输出电路、开关电源电路等全透明展示。

2. I2C总线控制下的高频头、遥控、中放、解码等核心电路单元透明可见。

3. 32寸液晶电视机提供实物实训。

七、特殊功能单元

• I2C总线控制三洋单片彩电：特别关注高频头、中放、解码、行场扫描电路及光耦开关电源。

八、实训项目概览

1. 视频、音频信号缺失实验。

2. 频道接收与搜索问题实验。

3. 色彩缺失实验。

4. 扫描故障实验。

5. 遥控接收与字符显示问题实验。

6. 电源、背光驱动等关键电路实验。

九、液晶电视专项实训

1. 深入探索液晶电视主要元器件及单元电路的工作原理。

2. 电子调谐器、遥控及本机键盘控制、音视频信号处理等关键流程分析。

3. AD模数转换、开关稳压电路、逆变器背光驱动电路等高级实验项目。
