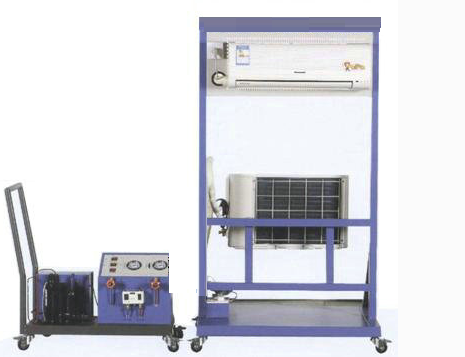

空调维修调试实训装置
一、概述
“空调安装与维护实训系统”是依据教育部职业教育改革与发展指导方针，结合当前职业教育教学与实训的实际需求而研发的。该系统主要面向高职院校、职业学校、技工学校等制冷技术、空调维修等相关专业，旨在培养掌握空调安装、调试、维护、维修等实践技能的技术人才。通过系统的学习和实训，学生能够熟练掌握空调与制冷技术的基础理论知识，并能够在实际操作中灵活运用，为未来的职业发展奠定坚实的基础。
二、系统概述
实训系统直观地展示了空调安装与调试过程中所需的各类工具和材料，方便教师进行演示和讲解，帮助学生更好地理解和掌握理论知识。系统中的回收机组管路设有视液镜，可以清晰观察制冷剂状态；管路采用颜色区分，高压管路为红色，低压管路为蓝色，一目了然。
该实训系统集成了制冷剂R22回收机组、抽真空系统机组、双组压力控制器机组等核心设备，系统结构清晰、紧凑，能够满足各类实训项目的需求。学生可以在此平台上进行空调安装、调试、运行及维修等实训操作，提高实际操作能力。
系统配备了真实的制冷专用工具，如压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器等，与实际工作环境高度契合，有助于学生更好地适应未来的工作。
学生可以通过实训系统自主完成空调系统的安装、调试、运行及维修等实训项目，培养独立解决问题的能力。同时，系统还提供了丰富的实训项目，帮助学生全面掌握空调安装与维护的各项技能。
三、技术参数
电源：AC 220V±10% 50Hz
额定输入功率：1000W
工作压力：低压：0.4~0.5MPa 高压：1.4~2.0MPa
额定输入电流：5A
制冷剂：R22
外形尺寸（大约）：1100mm600mm1650mm
安全保护：系统具备过压、过流、过载、漏电保护功能，确保实训过程的安全可靠。
环保标准：设备材料选用符合国家相关环保标准，保障实训过程的绿色环保。
四、功能特点
支架结构设计合理，方便移动和安装，满足实训场所的灵活布置需求。
制冷剂回收设备操作简便，有助于学生掌握充、收制冷剂技术。
小型焊接工具方便实用，可进行制冷基本焊接技能实训，提高学生的动手能力。
制冷工基本维修工具齐全，能够满足实训过程中的各种维修需求。
五、实训项目
制冷工专用工具的使用与保养
气焊焊枪的操作与焊接技能提升
空调制冷系统管路的组装与调试
空调制冷系统的保压、检漏与制冷剂加充
空调控制电路的电气连接与故障排查
空调加液与回收技术实训
空调抽真空与系统检漏
空调压力与电流之间关系的探究与分析
装置的配置
序号
名称
主要技术指标
数量
单位
备注
1
空调安装支架
110MM*600MM*165MM
1
套
带16A电源插插座
2
真空泵
1L旋片式
1
套
3
制冷剂钢瓶
3KG
1
套
4
KFR-23热泵型家用空调器机组
整机
1
套
5
小型氧焊具
氧气瓶，焊枪，乙炔瓶
1
套
6
双表修理阀
CT836
1
套
7
扳手
250MM.200MM
2
把
8
割刀
CT536
1
把
(Ф6，Ф8，Ф10)，12，16.19
9
胀管扩孔器
1
套
复合型 (Ф6，Ф8，Ф10)，12，16.19
10
弯管器
复合型 (Ф6，Ф8，Ф10)
1
套
11
公－英转换接头
2个
1
套
12
空调R22 回收机组
600*400*500MM
