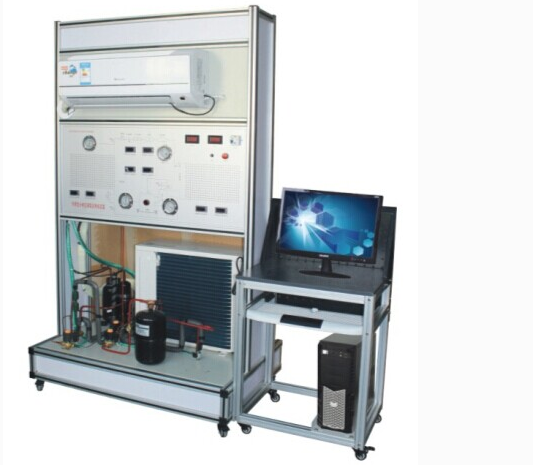

热泵型分体空调实训考核装置

热泵型分体空调实训考核装置

一、产品综述

“智控型分体空调实训平台”专为制冷与空调技术专业的实验教学打造，全面模拟真实环境中的热泵分体空调系统。该平台不仅提供了完整的空调机组，还实现了智能化控制，使学生能够在操作中深入理解热泵分体空调的结构与工作原理。

二、产品特色

1. 真实性与全面性：平台采用与市场上热泵空调完全一致的结构和性能，包括制冷、制热、通风、除湿等多种功能，确保学生接触到的设备与实际工作环境无缝对接。

2. 直观展示：通过配备的电压表、电流表、温度表、真空压力表等仪器，结合有机玻璃板和原理图，使学生能直观地观察和理解空调系统的运行状态和工作原理。

3. 故障模拟与实操：平台提供故障模拟功能，允许学生在安全的环境下模拟并解决各种常见故障，从而锻炼其实际操作和故障排查能力。

4. 安全性能：设有漏电保护、热保护等多重安全装置，确保学生在实验过程中的安全。同时，采用全封闭结构的导线及插座，进一步降低触电风险。

三、技术规格

1. 电源要求：单相三线 AC220V±10% 50Hz，满足大多数家庭和工业用电需求。

2. 工作环境：适用于温度-10℃～+40℃、相对湿度＜85%（25℃）的环境，适应多种实验环境。

3. 装置容量：小于1kVA，高效节能。

4. 外形与尺寸：100cm×59cm×161cm，便于放置和移动。

5. 制冷剂：采用环保型制冷剂R22，符合现代环保标准。

四、装备配置

1. 实验台：采用坚固耐用的铁质双层结构，表面喷塑处理，美观且耐用。桌面为防火、防水、耐磨的高密度板材，确保实验过程中的安全性。

2. 空调系统：包含热泵型分体空调所需的全部核心部件，如蒸发器、冷凝器、压缩机等，确保实验的真实性和完整性。

3. 故障模拟箱：内置多种故障设置，供学生进行故障排查和维修训练。

4. 测量仪表：包括交流电压表、交流电流表、温度表、真空压力表等，用于实时监测和记录系统运行状态。

五、实验项目

1. 基本操作与技能：包括制冷系统专用工具的使用、管件焊接、检漏、抽真空与充注制冷剂等。

2. 电路原理与测量：深入研究格力KFR-23型空调主控板电路原理，测量和分析空调电器元件的性能。

3. 故障分析与检测：模拟制冷故障和电气故障，进行故障分析与检测，锻炼学生的故障排查和维修能力。
