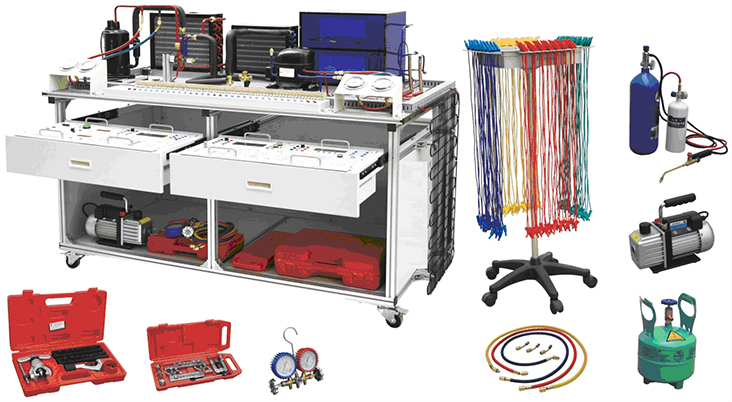

制冷制热实训考核鉴定设备
一、产品简述
为满足职业教育制冷专业的教学需求，我们精心研发了一款制冷制热实训系统综合实训装置。该装置紧密结合制冷行业中空调与冰箱维修技术的特点，涵盖了制冷系统的安装、调试、故障诊断与维修等多个方面，旨在提升学生的实际操作能力和职业素养。
二、装置特色
综合性实训：整合了制冷空调系统和冰箱系统的安装、调试、电气接线、故障排查等全套实训流程，确保学生能在实践中掌握核心技能。
模块化设计：电气控制与制冷系统分离设计，便于学生独立操作、测试。电气部分设有检测点，方便学生深入学习和实践。
直观展示：清晰展示空调和冰箱的系统结构、工作原理，并配置有各种仪表，使学生能直观了解系统的工作状态。
故障模拟与排查：通过模拟各种故障，培养学生排查和解决故障的能力，提高其实践能力。
反复训练：开放式和拆装式结构设计，支持学生反复进行系统组装与焊接训练，提升操作技能。
仿真软件辅助：配备制冷仿真软件，辅助学生学习制冷技术的基本知识，使教学更加直观、易懂。
三、技术规格
输入电源：单相三线 AC220V±10% 50Hz
工作环境：温度-10℃～-40℃，相对湿度≤85%（25℃）
设备容量：≤1.5KVA
制冷剂：空调部分R22，冰箱部分R22或R600a
外形尺寸：约1500mm×800mm×1250mm
安全防护：具备过压、过流、过载、漏电保护功能，确保学生安全实训。
四、系统构成
实训台：采用铝型材台架加模块化设计，底部配备脚轮，方便移动和固定。配备有完整的制冷系统管路、电气控制系统等。
电源模块：包括漏电短路器、电压表、电流表、电源插座等，确保实训过程中的电源稳定和安全。
控制线路模块：包含分体空调控制线路模块、直冷电冰箱控制线路模块和智能电冰箱控制线路模块，支持学生进行电气接线和调试操作。
制冷系统：包括热泵型家用空调系统和直冷式电冰箱系统，模拟真实工作环境，提供给学生实践操作的机会。
五、 配置：空调冰箱组装与调试实训考核装置的配置清单
序号 | 设备名称 | 单位 | 数量 | 备注 |
1 | 可移动式台架 | 个 | 1 | 铝合金实训台，空调制冷系统管路 1 套、直冷 电冰箱制冷系统管路 1 套、安全插端子排，压 力表（1.8MPa）2 只（3.8 MPa）2 只等 |
2 | 电源及仪表模块 | 块 | 1 | 包括漏电短路器，电压表（0～250V） 2 只，（0～5A）1 只、电源插座，安全连线等。 |
3 | 分体空调电气控制 考核模块 | 块 | 1 | 包括空调控制板，，遥控接收板， 故障设置板，IO 通信板，空调遥控器，电位器 等及指示灯等。 |
4 | 电冰箱GR-204E 电子温控电气控制 考核模块 | 块 | 1 | 包括东芝 GR-204E 电子式控制板，故障设置板， 考核 IO 通信板，模拟电位器及工作指示灯等。 |
5 | BCD-173GH电冰箱智能温控电气考核 模块 | 块 | 1 | 智能冰箱控制板，数字显示操作屏，电位器， 指示灯。等 |
6 | 热泵型家用分体空 调系统 | 套 | 1 | 包括压缩机、室内热交换器、室外热交换器、 四通阀、过滤器、单向阀、毛细管、空调阀、 视液镜等 |
7 | 直冷式电冰箱系统 | 套 | 1 | 包括冰箱型压缩机、PTC 启动器、碟形过电流 过温升保护器、钢丝冷凝器、压力表、模拟电 冰箱箱体视液镜、节流装置等 |
8 | 实验指导书 | 本 | 1 | |
9 | D4连接线 | 根 | 25 | 100CM |
六、工具配置/台
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 割刀 | 1 | CT23 | |
2 | 活动扳手 | 把 | 1 | 300MM |
把 | 1 | 200MM | ||
3 | 胀管器 | 只 | 1 | 2000型 |
4 | 维修双表 | 套 | 1 | CT-536 |
5 | 真空泵 | 台 | 1 | 2台台配1套 |
6 | 小型焊具 | 套 | 1 | 2台台配1套 |
7 | 内六角扳手 | 把 | 1 | 4 号 |
把 | 1 | 5 号 | ||
8 | 螺丝刀 | 把 | 1 | 一字 |
把 | 1 | 十字 | ||
9 |
弯管器 | 把 | 1 | Φ6 |
把 | Φ8 | |||
把 | Φ10 | |||
10 | 转换接头 | 只 | 2 |
