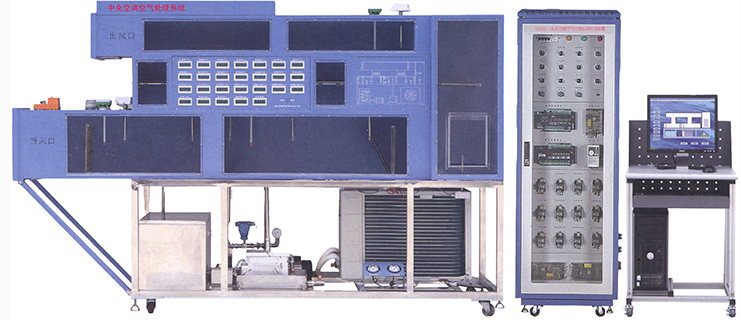

中央空调空气处理系统实训装置，中央空调空气处理系统实训设备

中央空调空气处理系统实训装置，中央空调空气处理系统实训设备

为了满足现代职业教育对于中央空调空气处理系统实训教学的需求，我们基于工程化设计理念，打造了一款全新的中央空调空气处理系统实训装置。该装置不仅全面模拟了全空气中央空调调节系统的工作过程，还融入了多项创新特性，为实践教学提供了强有力的支持。

一、系统特色

1. 综合性强：装置采用国内先进的二次回风系统，能够在同一实验台上完整地模拟8种制冷系统工况，为学生提供丰富的实践体验。

2. 工程化应用：整套控制系统大量采用工业现场实际应用的部件，确保学生能够在实训中接触到真实的工作环境。

3. 开放透明：装置采用透明化、开放性设计，使学生能够清晰地观察整个系统的工作原理和运行状态。

4. 安全保障：装置配备强电漏电系统装置，确保学生在实训过程中的安全。

5. 模拟四季工况：采用空气加热系统，能够在夏季模拟冬季的工况，为学生提供全年的实训环境。

二、技术参数

• 输入电源：三相五线 380V±10% 50Hz

• 整机容量：≤4.5kVA

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

• 外形尺寸：＞2000cm×60cm×130cm

三、系统组成

中央空调系统由实验台、制冷机组、制热系统、加湿装置、空调箱（风道）、冷冻水系统、测量仪表、电气控制系统、模拟热源等组成。其中，实验台采用不锈钢底架和铁质双层亚光密纹喷塑结构，确保坚固耐用。

四、加湿装置

装置采用1.6升PTC加湿气、蒸汽软管和蒸汽喷头组成的加湿系统，额定功率为1.2kW，确保空气湿度调节的准确性和稳定性。

五、冷冻水系统

冷冻水系统通过水泵将水箱中的水制冷/制热后，输送到表冷器与空气进行热交换，实现循环使用，确保系统的高效运行。

六、测量仪表

系统配备七组温湿度传感器、二组风速传感器和一组流量及显示仪表，提供精确的环境参数监测和数据记录。其中，温湿度传感器测量范围为-20℃～+60℃和0～100%，风速传感器测量范围为0～10m/s和0～15m/s，涡轮流量变送器测量范围为0.2～1.2m³/h。

七、电气控制系统

电气控制系统采用手动控制和DDC控制模块相结合的方式，实现系统的灵活操作和智能控制。DDC控制模块支持LONTALK协议，通过双绞线进行通讯，I/O数量丰富，满足各种控制需求。同时，变频器用于控制风机的运转速度，实现PID连锁闭环控制。

八、空气处理系统

空气处理系统包括风机安装台、控制屏、仪表系统、动力变速部分和风管系统等。风机安装台采用不锈钢制造，控制屏采用铁质双层亚光密纹喷塑结构框架和铝质面板，确保系统的稳定性和耐用性。仪表系统包括交流电压表、交流电流表和各种温度检测仪表，提供全面的系统参数监测。动力变速部分采用变频器控制电机的运转速度，使风机具有不同的运转速度以适应不同的工况需求。

九、实训项目

通过本实训装置，学生可以进行以下实训项目：封闭式系统冬季/夏季运行工况、直流式系统冬季/夏季运行工况、一次回风系统冬季/夏季运行工况以及二次回风系统冬季/夏季运行工况实验等。这些实训项目涵盖了中央空调系统的各种工况和运行模式，为学生提供了全面的实践机会和深入的学习体验。
