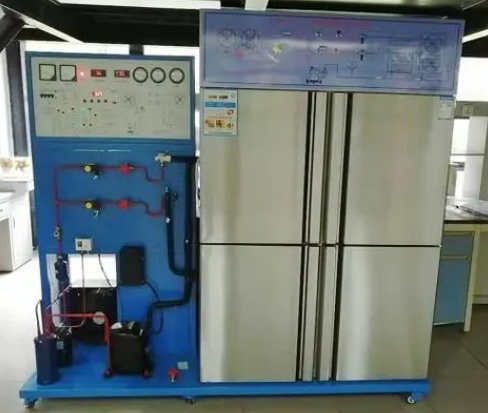

小型一机两库模拟实验设备

小型一机两库模拟实验设备

在教育部“振兴21世纪职业教育课程改革和教材建设规划”的推动下，我们特别研发了一款针对职业学校教学实训需求的小型一机两库模拟实验设备。这款设备不仅满足了机电、电气、制冷空调等专业的教学要求，还为学生提供了一个真实、完整的实训环境。

一、实训装置的创新特点

1. 高度集成性：将一机两库制冷系统、电气控制系统及故障系统完美融合，结构紧凑，功能齐全，满足了实训教学的全方位需求。

2. 直观展示性：设备采用敞开式设计，控制电路和制冷管路系统一览无余，器件标识清晰，有助于学生直观地理解和认识各种器件。

3. 强化实训功能：设备配备了故障设置装置，可模拟真实环境中的电气控制故障，有助于学生提升故障诊断和维修能力，为技能鉴定和考核提供有力支持。

4. 全面安全保护：设备配备了多种安全保护措施，包括电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护等，确保学生在实训过程中的安全。

二、技术性能概述

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz，满足各类实训需求。

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m，适应广泛的教学环境。

3. 装置容量：＜7kVA，确保实训过程中的稳定运行。

4. 制冷剂：采用R22制冷剂，满足制冷空调专业的实训需求。

5. 制冷量：5.3kW，提供充足的制冷能力。

6. 重量与尺寸：设备重量约为300kg，外形尺寸为180cm×80cm×180cm，便于移动和摆放。

三、实训装置的配置与功能

1. 电源控制部分：提供稳定的三相交流电源，确保实训过程中的电力供应。

2. 测量仪表：包括指针式电压表、真空压力表、数显温度表等，满足各种测量需求。

3. 电气控制考核板：印有一机两库电气控制原理图，并设有测试点，方便学生进行分析和测量。

4. 制冷系统流程板：真实展示一机两库制冷系统流程图，配备温度控制器和化霜定时器，帮助学生深入理解制冷系统的工作原理。

5. 故障设置箱：配备钮子开关用于设置故障及恢复正常工作，有助于提升学生的故障排查和维修能力。

6. 风冷制冷机组：包含制冷压缩机、冷凝器、油分离器等关键部件，确保制冷系统的稳定运行。

7. 冷冻冷藏双温冷库库体：采用优质不锈钢板制作，坚固耐用且美观大方。库体底部配备带刹车的万向轮，方便移动和固定。

8. 实训桌：采用铁质双层亚光密纹喷塑结构，结构坚固且造型美观大方。桌面宽敞舒适，便于安装电源控制屏和放置工具及资料。实训桌还设有四个万向轮，方便移动和固定。

9. 工具

四、实训项目
1.一机两库系统的认识
2.一机两库电气控制系统的运行实训
3.一机两库制冷系统工况调试及保护技术
4.一机两库电气故障的设置和检测实训
5.制冷系统维修专用工具的基本操作
6.系统管道焊接
7.制冷系统维修基本工艺
8.制冷技术实训
9.冷柜电气控制系统连接及调试实训
