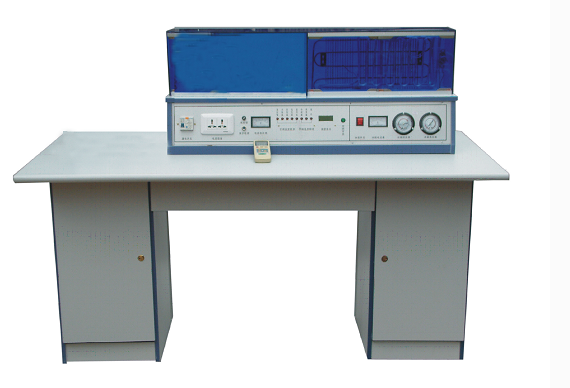

电冰箱综合实验实训考核装置

电冰箱综合实验实训考核装置

一、适用范围：
本实训装置特别适用于职业学校、技工学校、大中专院校等教育机构，旨在为学生提供关于制冷与空调技术的全面实践学习平台。

二、主要技术参数与功能：

1. 工作电源：AC220V±10%，50Hz，确保设备稳定运行。

2. 噪声控制：在37-44dB的范围内，提供相对安静的实训环境。

3. 工作温度：适用于-10℃到40℃的环境温度，确保设备在不同气候条件下都能正常工作。

4. 相对湿度：≤85%（在25℃条件下），满足大多数实验室环境要求。

5. 输入功率：小于1KVA，实现节能高效的实训操作。

6. 实验台规格：1600×700×1180mm，紧凑而实用，便于教室或实验室的布局。

7. 人身安全保护功能：设备配备漏电保护装置，地线浮空，确保学生实训过程中的安全。

8. 压缩机功率：冰箱部分采用1/10hp的压缩机，满足实训需求。

9. 制冷剂类型：冰箱部分使用R12制冷剂，符合环保和实训要求。

10. 温度巡测功能：配备温度巡测器，数码显示，可实时监测制冷制热实验设备的关键部位温度，提供准确的实验数据。

11. 压力检测功能：能够检测空调器与电冰箱的高压与低压压力，帮助学生分析故障并作出判断。

12. 电流、电压检测功能：实时显示设备工作时的电压与电流，便于学生观察设备是否正常工作。

13. 软件模拟仿真：纯软件模拟制冷、制热全过程，使学生能够在虚拟环境中进行实践操作。

14. 电脑板故障演示：展示电脑板的常见故障及排除方法，帮助学生深入了解设备原理与故障排除。

15. 演示软件功能：利用演示软件，全面展示电冰箱制冷、空调器制冷制热的全部工作过程，使学生更直观地理解制冷原理。

16. 丰富的电路原理演示：提供50多种电冰箱、空调器的电路原理演示，丰富学生的思维，加深理解。

17. 全方位解剖与实验：对电冰箱进行全方位解剖，同时支持单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验，帮助学生全面掌握冰箱、空调器的运行原理、使用方法及故障排除方法。




18. 四、电冰箱实验.实训.考核故障产生及办法

19. 故障名称	故障产生办法
    漏氟	从截止阀I充气口放氟
    氟太多	从截止阀I充气口加氟至1安培电流
    压缩机吸气口堵塞	关截止阀I，全关即全堵，半关即半堵
    压缩机过载保护器	用坏的过载保护器换去好的过载保护器
    压缩机启动电容器故障	用不配的或击穿了的电容换掉好的电容器
    不制冷	断开温控器制冷接点
    不停机	短接温控器制冷接点

20. 电冰箱常见故障现原因与排除方法

21. 故障现象	故  障  原    因	排  除  方    法
    压缩机不启动	1.电源保险丝烧断	查明后，更换保险丝
    	2.插头和插座接触不良或内部断线	把插头插紧，台有断路应接牢
    	3.温度控制器旋钮旋在“停”点		将温度控制器旋钮旋到“中”点
    	4.电源电压太低，低于额定电压的15%	升高电压至187伏以上或装稳压器
    	5.电源线太长太细造成电压降太大	调换电源线
    	6.温度控制器的感温元件漏气或接点烧毁	更换同型号温度控制器
    	7.启动器或启动电容损坏	修理或更换
    	8.热保护器损坏	修理或更换
    	9.压缩机电机启绕组或运行绕组断路	按原线径、匝数、节距绕制更换
    	10.压缩机“轧煞”或“卡缸”	开壳修理或更换压缩机
    	11.压缩机电机内引线脱落	开壳把内引线插牢
    压缩机能启动，但不能正常运行	1.电压波动过大，电压过高	安装自耦调压器稳压到额定值
    	2.电冰箱热负荷过大，处于短时间超负荷运行，使热保护器跳开	在高温季节，尽可能不要一次放入过多食品
    	3.运行电流过大，使压缩机电机绕组绝缘局部短路	针对故障原因进行排除，如属压缩机电机绕组局部短路，应开壳修理压缩机电机
    	4.启动器或热保护器与压缩机不匹配	应调换与压缩机匹配的启动器或热保护器
    压缩机长时间运转，电冰箱不降温	1.制冷剂不足或泄露	补充或经检漏补焊后充灌制冷剂
    	2.制冷系统脏堵或冰箱	调换脏堵部件，放掉制冷系统中制冷剂，重新抽真空干燥，充灌制冷剂
    	3.压缩机内排气系统发生故障	拆修或调换压缩机

22.  续表

23. 故障现象	故  障  原    因	排  除  方    法
    压缩机运转不停，箱内温度过低	1.温度控制器调节旋钮在“不停”点	将旋钮旋到“中民”
    	2.温度控制器触点粘连	用细砂纸将触点表面打磨光亮，修复
    	3.温度控制器感温管装夹松脱	将感温管在原装位置重新固定牢固
    	4.错接三端子温度控制器线路	改正错接线路
    	5.热敏元件短路或电阻值变小	更换新的热敏电阻元件
    	6.设有在间断电器的触点粘连或动作机构失灵	与修复温度控制器触点粘连方法一样
    压缩机只有“嗡嗡”声而不启动，热保护器反复跳开	1.电源电压过低	安装自耦调压器稳压到额定值
    	2.启动器失灵	调整或更换启动器
    	3.压缩机电机启动绕组断路	按原启动绕组技术参数绕制或更换压缩机
    	4.压缩机“轧煞”或“卡缸”	开壳修理或更换压缩机
    	5.制冷系统内充灌制冷剂过多，造成压力过高负荷过重	缓慢放掉一些制冷剂
    压缩机开停次数频繁	1.温度控制器感温松脱	将感温管与蒸发器表面夹紧
    	2.蒸发器霜层太厚，传热性能差	化掉蒸发器霜层
    	3.温度控制器调节范围太小	调整温度控制器差额螺丝，扩大控温范围
    	4.箱内存放食品过多，压缩机负荷过重	根据电冰箱容积，食品存放量适当
    压缩机运转时噪声大	1.放置的地板松地	加固地板或放在水泥地面
    	2.箱脚未调好	调整四只箱脚螺丝，使其平稳
    	3.高、低压管路或毛细管之间因缩机运转碰撞时发出噪声	用于轻轻移动管路，避免管路与管路、管路与箱体的碰撞
    	4.   压缩机固定螺丝松动	拧紧固定螺丝
    	5.压缩机固定用的减振胶垫压的过紧、过松或老化	调整减振胶垫的松紧程度或更换新胶垫
    	6.压缩机内部噪声增大或消振吊簧断裂	更换压缩机或修复活消振吊簧
    压缩机能自动停开，但箱内温度偏高	1.安装位置不当，靠近热源	移动电冰箱位置，远离热源
    	2.蒸发器结箱过厚	及时除霜
    	3.温度控制器调节旋钮旋在“弱冷”点	将旋钮旋到“中”点
    	4.制冷剂轻度泄露或充灌过量	查漏补焊充灌制冷剂或放掉少量制冷剂
    	5.冰堵	排除冰堵
    	6.压缩机电机运行电流过大	对压缩机电机进行修理或更换压缩机
    	7.压缩机效率降低	检修或更换压缩机

24. 续表

25. 故障现象	故  障  原    因	排  除  方    法
    蒸发器不结箱	1.   制冷剂严重泄露	查漏、补焊，重新充灌制冷剂
    	2.压缩机高、低阀片击穿	开壳检修或更换压缩机
    	3.   压缩机高压缓冲管断裂	开壳检修
    	4.制冷系统脏堵	更换脏堵部件
    蒸发器结霜不全	1.   制冷剂部分泄露	查漏、补焊，重新充灌制冷剂
    	2.   轻微脏堵	更换脏堵部件
    	3.   压缩机效率降低	更换压缩机
    	4.   温度控制器旋扭调在“弱冷”点(天冷时)	冬季把温度控制器旋钮调到“中”点
    蒸发器时而 结霜时而溶化	产生冰堵	对制冷系统重新进行抽真空、干燥、充灌制冷剂
    蒸发器入口处有少量很实的霜或冰	产生局部冰堵	对制冷系统重新进行抽真空、干燥、充灌制冷剂

三、部分软件演示项目（详见全套演示软件）：

软件中包含的空调冰箱系统流程实习项目涵盖了从普通单门电冰箱到复杂的多系统电冰箱、从分体式热泵型空调器到风冷柜式空调器的全面实验内容，旨在通过动态演示、电路原理实验等方式，帮助学生深入理解制冷与空调技术的核心原理与应用。详细项目包括（但不限于）：

1. 普通单门电冰箱系统流程

2. 双门直冷式电冰箱制冷系统流程

3. 双门间式电冰箱制冷系统流程

4. ...（其他详细项目详见全套演示软件）
