群控电梯的运行逻辑主要包括以下几个步骤：
判断电梯的运行方向：根据内呼或外呼信号，判断电梯的运行方向。
确定电梯的停靠楼层：根据乘客的呼梯需求，确定电梯的停靠楼层。
分配电梯和开门等待电梯的数量：根据电梯的运行状态和楼层需求，分配电梯和开门等待电梯的数量。
确定电梯的优先级：根据乘客的需求和电梯的运行状态，确定电梯的优先级。
控制电梯的运行：根据电梯的运行状态和优先级，控制电梯的运行。
检测并处理故障：实时监测电梯的运行状态，发现故障时及时处理。
通过以上步骤，群控电梯可以有效地满足乘客的需求，提高电梯的运行效率，降低能耗，并保证乘客的安全。
一、产品概述

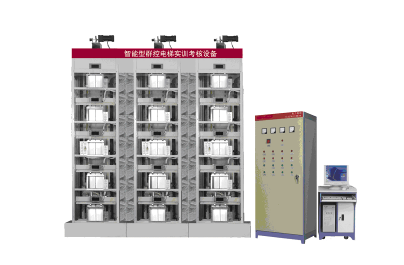

群控电梯实训考核台是一款采用先进技术的电梯模拟设备，旨在为学生和从业人员提供实践操作和学习的平台。它采用了交流变频调速器和PLC编程控制，实现了开关量和数字量双制式控制。此外，该设备还设置了多种常见的电路故障，供学生亲手排除，以锻炼其故障检测和排除能力。
此设备的一大特色在于其模拟的三台五层电梯群控系统，每台电梯都由一台PLC单独控制。PLC之间通过RS-485串行通讯交换数据，实现了电梯外呼的统一管理，使得模拟更贴近实际楼宇电梯的运行。
学生通过操作此设备，不仅能够提高故障检测和排除能力，还能深入了解多台PLC联机编程原理，提高编程技能。结合计算机网络、编程软件、考核系统软件、人机界面以及硬件设备，该设备充分体现了科学性、先进性，实现了信息化、网络化、智能化、监控性、实时性、拓展性、互动性、系统性、安全性和智能考核打分等功能。
二、技术参数
工作电源：AC380V±5%(三相五线) 50Hz
额定电流：5A
环境温度：-10℃～40℃
相对湿度：≤90%
外形尺寸：1980×660×3000mm
控制柜尺寸：800×480×1850mm
变频器型号：FR-A740-0.75KW
PLC型号：三菱FX系列
控制方式：开关量/数字量双控及VVVF技术
层数：五层五站×三台
曳引机功率：90W/380V
设备重量：700Kg
三、产品结构
群控电梯实训考核台由多个主要部分组成，包括井道框架、曳引机、电动机、制动器、控制器、曳引轮、变频器、可编程序控制器(PLC)、安全及门锁回路、导轨、轿厢、对重、层门、操纵箱、数字显层器、方向指示灯、超重指示灯、电源锁以及减速信号系统和终端保护开关等。
