电梯监控系统的工作原理

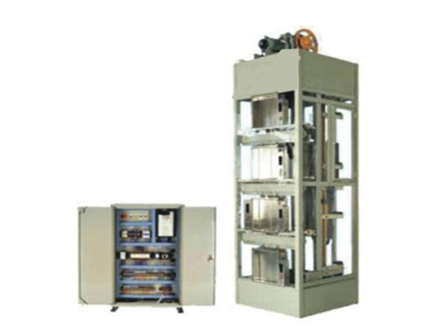

KCLY-29型电梯监控系统实训考核台

电梯监控系统的工作原理主要基于安装在电梯内部的传感器和接收设备。这些传感器可以监测电梯的运行状态和各种参数，如电梯的位置、速度、方向等。接收设备则负责接收和处理这些传感器发送的数据，并通过无线网络将这些数据传输到监控中心。

在监控中心，工作人员可以通过监视终端实时查看电梯的运行状态和各种参数。一旦出现异常情况，如电梯停滞、故障等，系统会立即发出警报，提醒工作人员采取相应的措施。

此外，监控系统还可以与电梯的控制系统进行联动，实现远程控制和调度。例如，监控中心可以远程控制电梯的启动、停靠楼层等，提高电梯的运行效率和响应速度。

总之，电梯监控系统通过实时监测和数据处理，为保障电梯的安全运行提供了有力支持。

一、产品概述

本双控透明教学电梯是一款专为教学目的设计的电梯模型，其技术含量在同类产品中处于领先水平。通过采用交流变频调速器和PLC编程控制，结合多种故障设置，为学生提供真实、直观的学习体验。这套设备不仅设计科学合理，更在工业自动化和楼宇自动化教学领域实现了重大突破。

二、主要技术参数

1. 电源输入：AC380V±5%（三相五线）50Hz

2. 额定电流：2.5A

3. 环境温度：-5℃～40℃

4. 相对湿度：≤90%（25℃）

5. 外形尺寸：980×830×3200mm

6. 变频器型号：FR-E740-0.75KW

7. PLC型号：日本三菱FX系列

8. 设备重量：550Kg

三、设备结构与功能

1. 井道柜架：提供电梯的支承和固定导轨，采用钢架结构。

2. 曳引机：电梯的动力装置，安装于两条承重梁上。主要组件包括：

• 电动机：采用变频变压驱动方式，确保电梯平稳运行。

• 制动器：只在电梯通电时松闸，停机时制动并保持轿厢位置。工作电压DC110V。

• 控制器：采用蜗轮杆减速器，高密度、高效率、低噪音。

• 曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。

3. 控制屏：核心组件包括：

• 变频器：根据PLC指令调制电机电源频率和电压，使电机平衡运行。

• PLC：控制电梯的运行状态，根据内选信号进行逻辑判断并给出运行指令。实现呼梯信号应答、顺向停靠、反向保留信号以及自动关门等功能。

• 安全及门锁回路：由继电器回路组成，确保电梯在安全状态下运行。

• 监控系统：采用DDC控制器实现现场数据采集和开关控制，通过LonWorks总线与上位机系统通信。

4. 导轨：轿厢和对重作垂直运动的轨道，包括轿厢导轨和对重导轨。

5. 轿厢：曳引钢丝绳悬挂，通过另一端连接对重在导轨上运行。装备自动化，门上有连锁开关和安全触板。

6. 对重：平衡轿厢重量的组件。

7. 层门：门上有门锁开关，确保电梯在层门关闭后才能启动。

8. 操纵箱：设于柜架正面左侧，模拟乘客在轿厢内选层的信号输入设备，包括数字显层器、“1”、“2”、“3”、“4”选层按钮、关门按钮、方向指示灯和电源锁等。

9. 减速感应系统：由永磁感应器构成，提供轿厢停层位置信号。

10. 终端保护开关：感应器提供电梯运行终端信号，当电梯超出运行范围时，安全回路及电源被切断，确保电梯不超出终端位置。
