气动实训操作规程

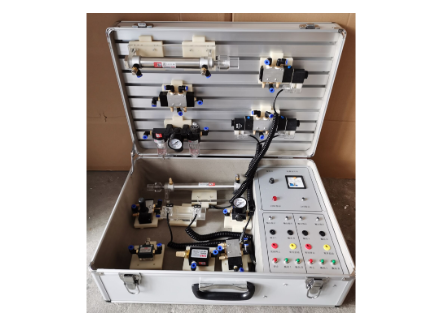

KCYCM-10A型便携式气动传动基础实训箱

一、概述

便携式气动传动基础实训箱是一款专为机电一体化教学设计的先进设备。其设计理念基于《液压与气压传动》、《气动控制技术》等课程大纲，充分融合了开放型综合实训箱的优点，并经过教育专家与一线教师的深入指导，结合实际教学需求进行创新。该实训箱不仅提供了丰富的气动元件，还具备简洁实用的控制功能，为学员们提供了一个真实、高效的学习平台。

二、技术特性

1. 电源输入：采用220V市电，误差范围±10%，频率50Hz，确保设备稳定运行。

2. 控制电压：提供DC24V安全电压，降低操作风险，保障师生安全。

3. 工作环境：适应在-5℃至40℃之间使用，保证在不同温度条件下都能正常工作。

4. 工作湿度：最大湿度90%（在40℃时），适应各种湿度环境，满足实际工业环境需求。

5. 小型无油静音空压机：采用AC220V工作电源，电机功率550W，配备8L公称容量，提供稳定的压缩空气，确保实训效果。

6. 外形尺寸：整体尺寸为550mm×350mm×230mm，轻巧便携，方便在教室和实验室之间移动。

三、实训箱优势

1. 高质量材料：实训箱主体采用铝合金材质，结构坚固且轻便。同时，所有气动元件和电气控制器件均符合工业标准。

2. 灵活组装：实训箱配备带有弹性插脚底板的独立气动元件模块，学生可以轻松、自由地将元件安装在实训面板上。此外，回路搭接采用快速接头设计，使拆接更加方便快捷。

3. 安全可靠：实训气源压力低（系统额定压力为0.5 Mpa），电气控制采用24V直流低电压电源。此外，实训箱还具备手控、气控、电控等多种控制功能，满足不同控制需求。

4. 独立继电器控制单元：实训控制单元采用独立的继电器控制单元进行电气控制，确保实训过程更加稳定可靠。

5. 多种实训项目：能够开设多种气动基本实训回路，如单作用气缸的换向回路、双作用气缸的换向回路等。此外，实训箱还可在教室内进行演示教学，使学员更加直观地理解气动原理及应用。

四、应用范围

该实训箱适用于各大院校的机电一体化专业课程，如《液压与气压传动》、《气动控制技术》等。通过使用该实训箱，学生可以在接近实际工业环境的条件下进行实践操作，加深对气动原理和控制技术的理解。此外，该实训箱还可以作为教师的辅助教学工具，提高教学效果。

气动实训操作规程主要包括以下步骤：

1. 实训前准备：首先，确保实训场地整洁，没有杂物和障碍物。检查气动工具和设备是否完好，无泄漏和损坏。准备好所需的气动元件、管路和接头，并确保它们是完好和适合使用的。

2. 安全检查：确保工作区域有足够的安全空间，避免人员受伤。检查气动设备是否有安全警示标志，并确保工作人员了解这些标志的含义。检查气动设备的电源、气源和控制系统是否正常，无故障。

3. 工具和设备设置：根据实训要求，正确安装和连接气动元件、管路和工具。确保所有的管路连接牢固，没有泄漏。调整气动设备的参数，如压力、流量和温度等，以满足实训要求。

4. 操作步骤：按照实训指导书的步骤进行操作，不要擅自改变操作顺序或跳过任何步骤。在操作过程中，要密切观察气动设备的运行情况，如压力、温度和声音等，如有异常，立即停止操作，检查并排除故障。

5. 记录数据：在操作过程中，记录必要的数据，如压力、流量、温度和时间等。这些数据可以帮助分析实训结果，找出问题并改进操作。

6. 清洁和维护：实训结束后，按照要求正确关闭气动设备和电源，清理工作区域，保持整洁。对设备进行必要的维护和保养，确保其正常运行。

7. 注意事项：在操作过程中，禁止吸烟、饮食和玩耍等行为。避免使用未经授权的工具和设备，防止发生意外。如遇到紧急情况，立即停止操作，采取适当的应急措施，并报告给相关部门。

总之，气动实训操作规程是为了确保气动实训的安全和质量而制定的。在进行气动实训时，必须严格遵守操作规程，确保人身和设备安全。
