便携式液压实训箱怎么用

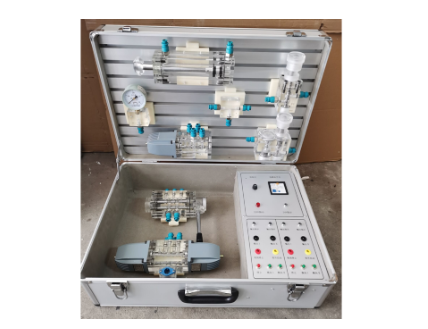

KCYCM-10B型便携式液压传动基础实训箱

一、技术参数

1. 输入电源：单相三线，220V±10%，50Hz；

2. 装置容量：＜0.5kVA；

3. 实训箱外形尺寸：550mm×350mm×230mm；

4. 定量齿轮泵：额定压力2.5MPa，额定流量4L/min；

5. 交流调速电机：额定电压AC220V，额定功率250W，额定转速1400r/min。

二、技术要求

1. 装置采用模块化设计，方便组装和扩展。液压系统回路建立在铝型材组建的平台上，稳定性高。电气控制部分采用挂箱结构，方便操作。泵站采用透明有机玻璃设计，方便观察液压油流动情况。供/回油均采用快速接头连接方式，可快速更换操作地点。也可直接放置理论教室，方便教学。

2. 液压元件采用透明有机玻璃加工的阀体，可清晰观察阀芯结构及动作状态。系统用油专门采用工业红色液压油，便于观察液体的流向及液压元件阀芯的工作过程。

3. 连接软管采用透明材质制作而成，方便观察内部流动情况。配有封闭式快速接头，可进行系统的反复插拔连接，操作方便，可靠性好。

三、实训项目

1. 用手动换向阀的换向回路；

2. 用O型换向阀的换向回路；

3. 压力调定回路；

4. 用减压阀的减压回路；

5. 用溢流阀的调压回路；

6. 进油节流调速回路；

7. 回油节流调速回路；

8. 变量泵调速回路；

9. 自动控制换向回路。

四、其他功能与特点

1. 可根据实训需要自由组装和扩展液压系统回路，提高实践能力和创新能力。

2. 电气控制部分采用挂箱结构，方便操作和维修。

3. 泵站采用透明有机玻璃设计，方便观察液压油流动情况。

4. 系统用油专门采用工业红色液压油，便于观察液体的流向及液压元件阀芯的工作过程。

5. 连接软管采用透明材质制作而成，方便观察内部流动情况。

6. 配有封闭式快速接头，可进行系统的反复插拔连接，操作方便，可靠性好。

使用便携式液压实训箱的方法如下：

1. 直接放置理论教室，边讲理论边演示动作及过程，加强加深对理论的理解。

2. 液压元件采用透明有机玻璃加工的阀体，阀芯结构及动作状态均可清晰可见，系统用油专门采用工业红色液压油，系统运行时可清晰观察到液体的流向及液压元件阀芯的工作过程。

3. 连接软管采用透明材质制作而成，配有封闭式快速接头，可以进行系统的反复插拔连接，操作方便，可靠性好。

4. 根据实训项目需求，自由组装和扩展液压系统回路。

5. 遵循实训项目的步骤和要求进行操作。

使用时注意安全，遵循操作步骤和要求，可以更好地发挥实训箱的作用。
