一、主要技术规格
电源：交流220V，允许偏差±10%，频率50Hz。
直流电源输入：交流220V，输出直流24V/3A。
装置容量：不超过1kVA。
工作环境温度：－5℃～40℃。
工作湿度：≤90%（40℃时）。
外形尺寸：1500mm×650mm×1700mm。
液压泵站：
系统额定压力：0.8MPa。
定量齿轮泵-电机一套：内轴一体式安装，结构紧凑，噪音低。定量齿轮泵额定流量6L∕min，压力2.5 MPa。电机功率450W，调速范围0－1500r/min。外型尺寸：630mm×380mm×500mm。
油箱：容积45L，配备油温液位计、过滤器、空气滤清器、耐震压力表，使用L-HL46号液压油。
液压元件：采用透明工艺加工而成，最大工作压力2.0MPa。每个液压元件均配有底板，可方便、随意地安放在操作面板上。油路搭接采用快换接头，且采用透明软管，可清晰直观看见油路的流动，不漏油。
电器控制单元：
PLC主机模块：选用三菱FX1S-20MR主机，具有12路DC输入和8路继电器输出。
配有控制模块：电源模块、PLC控制模块、继电器控制模块、控制按钮模块、液压元件独立模块等。
电磁换向阀：AC24V，吸力3mpa。
二、主要特点

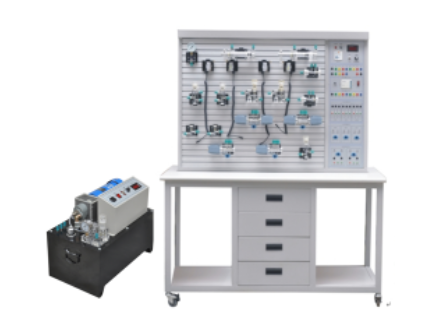

液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。
实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
配备常用液压元件，每个液压元件均配有安装底板，方便、随意地安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
通过机械控、传统继电器控制与先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、透明液压PLC控制基本实训回路
用手动换向阀的换向回路。
用中位机能换向阀的用锁回路。
用液控平向阀的闭锁回路。
压力调定回路。
二级压力控制回路。
用减压阀的减压回路。
用增压缸的增压回路。
用H型换向阀的卸载回路。
进油节流调速回路。
回油节流调速回路。
调速齿轮泵的换向调速回路。
调速齿轮泵和调速阀组成的复合调速回路。
流量阀短接的速度换接回路。
用调速阀串连联的二次进给同路。
用调速阀并联的二次进给同路。
用顺序阀的顺序动作回路。
用压力继电回的顺序动作回路。
用行程开关控制的顺序动作回路。
用行程换向阀的顺序动作回路。
串联液压缸的同步回路。
用先导型溢流阀控制的换向回路。
液压传动与控制的FluidSIM建模与仿真是一个复杂的过程，需要一定的专业知识和技能。以下是一个基本的步骤概述，帮助你理解这个过程：
明确仿真目标：首先，你需要明确你想要通过仿真解决什么问题。这可能涉及到液压系统的性能分析、元件的优化设计、控制策略的验证等。
建立数学模型：基于流体动力学和控制系统理论，为你的液压系统建立数学模型。这通常涉及到流量、压力、能量等物理量的数学描述。
选择仿真软件：选择一个适合的流体动力学仿真软件，如FluidSIM。FluidSIM是一个专门用于液压和气压传动系统的建模和仿真的软件。
建立FluidSIM模型：在FluidSIM软件中，根据你选择的元件和系统配置，建立相应的模型。这包括选择适当的液压元件、设置参数、连接管路等。
设置仿真参数：为你的仿真设置适当的参数，如仿真时间、步长、边界条件等。
运行仿真：通过FluidSIM软件的界面或命令行启动仿真，观察仿真结果。
分析结果：对仿真结果进行分析，包括压力、流量、速度、功率等参数的变化情况。这有助于理解系统的性能，并找出潜在的问题或改进点。
优化与改进：基于仿真结果的分析，对模型进行优化或改进。这可能涉及到元件参数的调整、控制策略的改进等。
验证与实现：在仿真验证成功后，将优化后的系统或控制策略应用到实际系统中进行测试和验证。
持续改进：在实际应用中持续监测系统的性能，并根据需要进一步优化和改进。
需要注意的是，液压传动与控制的仿真是一个复杂的过程，需要深入理解流体动力学和控制系统理论。同时，仿真结果的有效性也受到模型简化、参数设置等因素的影响，因此需要谨慎评估和验证。
