一、概述

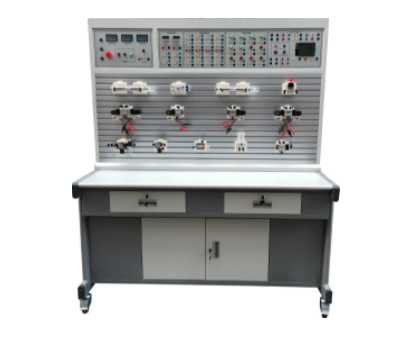

KCYQ_18C型PLC控制透明液压与气动P综合实训装置是上海科潮科教公司为满足高校机电一体化对气、电、液控制的教学需求而开发的一种先进实训设备。它在汲取了市场上其他液压PLC控制与气动PLC控制实训设备的优点的基础上，采用开放型综合实训台结构，为学生提供了一个理想的综合性实训平台。
液压实训元件采用透明有机材料制成，方便学生观察和学习。气动和液压实训部分都配备了PLC控制和继电器控制，既适合理论教学，也适合实践操作。
二、实训台特点
实训台为“二合一”结构，一张实训桌可供两组四位学生分别进行气动和液压实训，提高了设备的利用率。
整体结构简单，实用性强，坚固耐用，操作方便。
配置了独立液压实训泵站，具有直流电机无级调速系统和安全限速功能，以及油路压力调定功能。
配有常用液压元件，每个元件都配有安装底板，方便组装回路。
可进行独立的气动、液压实训，也可进行气动-液压、电-液等多种综合实训。
三、技术参数
电源输入：380V，对地漏电电流超过30mA即切断电源。
直流电源输入AC220V，输出DC24V/3-5A，并有过载保护功能。
装置容量：≤1kVA。
工作环境温度：-5℃～40℃。
工作湿度：≤90%（40℃时）。
外形尺寸：1500mm×1000mm×1850mm。
液压泵站：系统额定压力0.8MPa；定量齿轮泵-电机一体化设计，额定流量6L/min，压力2.5MPa；电机功率450W，调速范围0-1500r/min；油箱容积30L，附带油温液位计、过滤器、空气滤清器等。
无油静音空气压缩机：工作电源AC220V，电机功率550W，公称容量20L，额定输出气压0.8Mpa。
液压元件：采用透明工艺加工而成，最大工作压力2.0MPa，油路搭接采用快换接头和透明软管。
电器控制单元：电源模块配有电压表、电流表等监控装置；PLC主机模块选用三菱FX1S-20MR主机；配有控制模块、PLC输入/输出模块、继电器模块等。
电磁换向阀：DC24V，吸力3mpa。
四、主要特点
实训装置主要由实训桌、实训台、液压元件和电器控制器件等组成，结构稳定可靠。
实训桌和实训台采用铁质双层亚光密纹喷塑结构，外观美观大方且坚固耐用。
配备常用液压元件，每个元件均配有安装底板，方便组装回路。油路搭接采用快换接头，拆接方便且不漏油。
实训元件采用透明有机材料制成，方便学生观察和学习液压元件的结构、性能及用途。通过组装基本回路和综合回路，可帮助学生更好地理解液压系统的工作原理。
该装置融合了机械控制、传统继电器控制和先进的PLC自动控制等多种控制方式，为学生提供多种实现其功能的灵活选择。
PLC控制透明液压与气动综合实训装置是一种先进的实训设备，主要用于气动控制技术和液压传动控制技术的实践教学。以下是其主要作用：
帮助学生直观地了解气动和液压技术的特点、应用和优缺点。通过透明元件，学生可以观察到液压和气动系统的内部结构和工作原理，加深对理论知识的理解。
实训装置配备了独立的液压和气动实验元件、PLC控制模块等，可以分别进行气动和液压控制的基本回路及其应用实验，如实现气-电控制、气-液控制、电-液控制以及气-电-液综合控制等。
通过实训，学生可以掌握常用液压元件的结构、性能及用途，并熟悉基本实验回路的工作过程及原理。学生可以在此基础上进行实验，自行设计并组装实验回路，提高实践能力和创新能力。
实训装置的开放式结构和学生可以自行设计实验回路的特性使得它成为一种创新性的教学工具，有助于开展探究式学习、项目式学习等新型教学方式，培养学生的自主学习和终身学习的习惯。
该装置适合机电一体化、自动化等专业相关课程的教学实训，可以作为高校、职校等教育机构的实践教学的平台。
综上所述，PLC控制透明液压与气动综合实训装置在气动和液压控制技术的教学过程中发挥着重要的作用，有助于提高教学质量和效果，促进学生实践能力和创新能力的培养。
