液压系统控制与plc应用

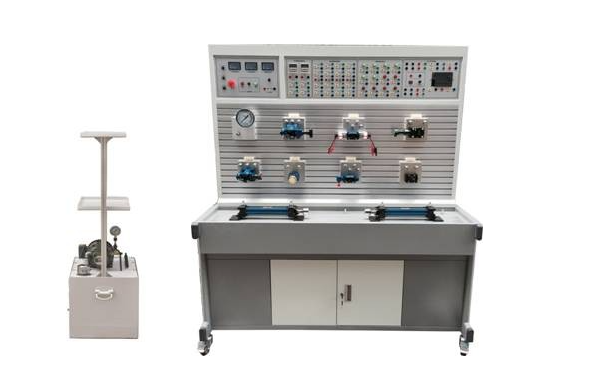

KCYCM-18D 型工业液压与PLC控制实训装置（采用导线连接）

液压与气动PLC控制综合实训装置的详细介绍

一、概述

液压与气动PLC控制综合实训装置是一款专为高校机电一体化专业设计的先进实训设备。该装置结合了液压、气动、PLC控制等多种技术，为学生提供了一个真实的工业环境模拟平台。装置的开放式结构使得学生可以根据教学大纲自由搭建各种液压和气动系统回路，提高实践能力和创新思维。

二、实训装置的特点

1. 真实模拟工业现场：液压与气动元件均为实际工业中常用的元件，为学生提供了真实的操作体验。

2. 高度集成：集成了电气控制、液压、气动等技术，使学生能够在同一平台上进行多种技术的实训。

3. 易于扩展：装置采用模块化设计，可根据需要添加更多功能模块，满足不同层次的教学需求。

4. 安全可靠：装置配备了漏电保护和过流保护功能，确保学生在实训过程中的安全。

5. 易于维护：液压和气动元件均采用标准接口，方便学生进行故障排查和元件更换。

三、主要技术参数

1. 输入电源：三相五线，380V，允差±10%，50Hz。

2. 直流电源：DC24V。

3. 装置容量：小于2kVA。

4. 工作温度：-5℃～40℃。

5. 工作湿度：≤90%（40℃时）。

6. 外形尺寸：1520mm×700mm×1750mm。

7. 液压泵站：最大容积60L，采用2mm钢板制成，配备变量叶片泵及电机、油温液面计等设备。变量叶片泵工作压力7MPa，排量为8mL/r，转速为1420r/min。电机额定电压为380V，额定功率为1.5kW，绝缘等级为B级。

8. 电源模块：电源部分别配有一个380V电压表、直流电压表、电流表，用于监视装置的交、直流输入电源及电流指示。启动/停止按钮用于控制液压泵站与气泵的通电。配置急停按钮等，提供电气控制电路中的AC220V交流电压、DC24V直流电压。

9. PLC主机模块：选用三菱FX1S-20MR主机，具有12点开关量输入和8点开关量输出。

10. 控制模块：包括PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等，可实现各种复杂的控制逻辑。

四、实训项目

1. 液压和气动系统原理认识与元件拆装实训。

2. 基本液压和气动回路搭建与调试实训。

3. 液压与气动系统的PLC控制编程实训。

4. 故障诊断与排除实训。

5. 工业案例分析与系统集成实训。

五、适用课程

适用于“液压传动与控制”、“液压与气压传动”、“气动技术”、“PLC控制技术”等相关课程的教学和实训，也可作为工程技术人员培训和技能鉴定的设备。

液压系统控制与PLC应用是工业自动化领域中非常重要的技术之一。液压系统是以液压油为工作介质进行能量传递和转换的系统，而PLC（可编程逻辑控制器）是一种用于工业控制的计算机，具有高度的灵活性和可靠性。将液压系统与PLC结合起来，可以实现精确、快速、可靠的控制，广泛应用于各种自动化设备和工业生产线上。

液压系统控制与PLC应用的主要特点包括：

1. 高精度控制：通过PLC的控制算法，可以实现液压系统的精确控制，从而提高生产效率和产品质量。

2. 自动化程度高：PLC可以与各种传感器、执行器和控制系统集成，实现自动化控制和管理，减少人工干预和操作。

3. 可靠性高：PLC具有高度的可靠性和稳定性，能够保证液压系统在恶劣的工作环境下稳定运行。

4. 灵活性强：PLC可以通过编程实现不同的控制逻辑和算法，适应不同的液压系统和应用需求。

在液压系统控制与PLC应用中，通常需要将液压系统的各种传感器和执行器连接到PLC上，通过编写程序实现各种控制逻辑和算法。同时，还需要对液压系统进行维护和调试，确保其正常运行和工作。

总之，液压系统控制与PLC应用是工业自动化领域中的重要技术之一，能够提高生产效率和产品质量，降低人工成本和维修费用，为企业的可持续发展提供有力支持。
