一、主要技术参数
电源：交流220V，50Hz，保证长期稳定运行，确保实验正常进行。
直流电源：输入交流220V，输出直流24V/2A，为实验提供稳定的直流电源。
液压实验油泵电机：功率250W，配备专用稳压直流电机调速器，调速范围0-1700r/min。
噪声：实验工作时，离液压实验台1.5m远处噪声应不大于58分贝，确保实验环境安静。
液压实验油路液流压力：要求压力在0.3-0.8Mpa之间，最高油泵压力为2.5Mpa。
电磁换向阀：工作电压交流220V，吸力达到3Mpa，确保实验中换向动作准确无误。
实验台尺寸：长1330mm，宽650mm，高1800mm，合理的设计确保实验操作方便舒适。
二、主要特点

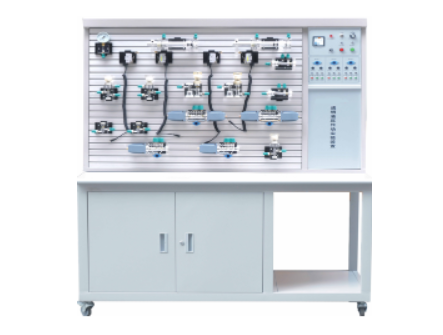

透明液压传动演示系统：该系统由实验桌、实验台、液压元件和电器控制器件等组件组成，便于学生直观了解液压传动原理及操作过程。
实验桌、实验台结构：采用铁质双层亚光密纹喷塑结构，结实耐用且美观。实验桌内柜存放液压元件等，方便取用。
液压元件配备：实验台备有常用液压元件，每个元件均配有安装底板，可随意安放在铝合金型材面板上，方便快捷。油路搭接采用快换接头，拆接方便且不漏油。
实验元件材料：所有实验元件均采用透明有机材料制成，方便了解掌握各种常用液压元件的结构、性能及用途。同时，学生可以通过实验组装回路，快捷、方便地掌握各种基本回路的工作原理。
实训控制单元：采用独立的继电器控制单元进行电气控制，使学生更好地了解和掌握实际应用中的电气控制技术。
三、液压基本实验的换向回路
以下是部分液压基本实验的换向回路：
用手动换向阀的换向回路
用中位机能换向阀的用锁回路
用液控平向阀的闭锁回路
压力调定回路
二级压力控制回路
用减压阀的减压回路
用增压缸的增压回路
用H型换向阀的卸载回路
进油节流调速回路
回油节流调速回路
调速齿轮泵的换向调速回路
调速齿轮泵和调速阀组成的复合调速回路
流量阀短接的速度换接回路
用调速阀串连联的二次进给同路
用调速阀并联的二次进给同路
用顺序阀的顺序动作回路
用压力继电回的顺序动作回路
用行程开关控制的顺序动作回路
用行程换向阀的顺序动作回路
串联液压缸的同步回路
用先导型溢流阀控制的换向回路
液力透平是一种利用流体动能转换为机械能的装置。其基本原理是利用高速旋转的转子将液体加速并产生离心力，使液体在转子和固定导叶之间形成高速旋转的螺旋流动，从而将流体的动能转换为机械能。液力透平由进口管、导叶、转子、出口管和轴承等组成。当液体从进口管进入时，首先经过导叶的引导，使其流向转子。由于转子高速旋转，液体被加速并产生离心力，使其在固定导叶和旋转的转子之间形成高速旋转的螺旋流动。随着流体在螺旋通道中不断地失去动能，其压力逐渐升高，并通过出口管排出。液力透平的工作原理可以分为四个阶段：进口阶段、加速阶段、扩散阶段和出口阶段。进口阶段是指液体通过导向叶片进入涡轮的过程。在这个阶段，导向叶片的设计使液体的流动方向发生改变，使液体的动能增加。加速阶段是指液体通过涡轮时，由于受到液体的冲击力，涡轮开始旋转的过程。扩散阶段是指液体通过涡轮后，其速度逐渐减小，压力逐渐增大的过程。这一过程是通过涡轮的形状和涡轮与导向叶片之间的间隙来实现的。出口阶段是指液体离开涡轮的过程，这时液体的速度已经减小，压力增大。 液力透平的工作原理可以理解为液体的动能转化为机械能的过程。液体进入涡轮时具有一定的动能，通过涡轮的旋转，液体的动能转化为涡轮的转动能量。液力透平的工作效果主要取决于涡轮的设计和液体的流动状态。涡轮的形状和导向叶片的设计应使液体能够充分释放其动能，从而实现最大的功效。液体的流动状态应保持稳定，避免液体的湍流和涡旋现象，以充分利用液体的动能。 液力透平是一种高效能的能量转换装置，广泛应用于发电、航空、航天等领域。通过合理的设计和优化，液力透平可以实现高效能的能量转换，提高能源利用效率。
