传感检测与转换技术

KCHGQ-03A型检测与转换（传感器）技术实训装置

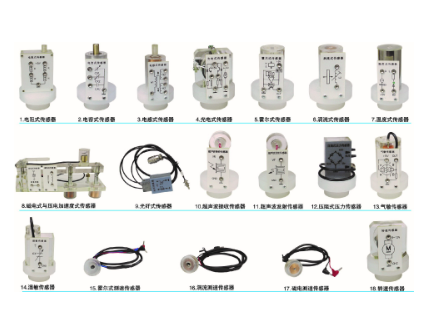

一、 概述

KCHGQ-03A检测与转换（传感器）技术实训装置是专为传感器及教学实验设计的先进设备，适用于各类专业教学实验。该设备可满足“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”和“传感器与测控技术”等课程的需求。为高等院校、中专与职业技术学院等提供理想的实验室设备，迅速开设实验课。

二、技术参数

1. 输入电源：AC220V±5%；50±1Hz

2. 额定电流：≤5A

3. 直流电源：±5V；±15V

4. 稳压系数：±1%

5. 电压纹波：≤10mV

6. 非线性误差：≤5%

7. 测量精度：≤1%

8. 功 耗：100VA

9. 输出电流：1A

10. 工作温度：-5℃～40℃

11. 相对湿度：＜85%（25℃）

12. 实验台规格外形尺寸：1600×750×1100mm

三、主控台功能

1. 提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。

2. 低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

3. 音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。

4. 差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。

5. 数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

6. 数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。

7. 温度表：0-150℃度，精度1%。

8. 高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。

9. 机械式压力表：0-40Kpa，精度2%。

10. 手动气压源：0-40Kpa。

四、三源部分

1. 加热源：使用16V交流电源，温度控制范围为0~150℃。

2. 转动源：由0-12V直流电源驱动，转速可调范围为0~2400转/分。

3. 振动源：振动频率在1-30Hz之间可调，共振频率大约为13Hz。

五、数据采集卡及处理软件

数据采集采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方式，wifi及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率由1/4096，采样周期1K，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等操作。

传感检测与转换技术是自动检测技术和自动转换技术的总称，它是以研究自动检测系统中的信息提取、信息转换、信息处理的理论和技术为主要内容的一门应用技术学科。传感器是获取自然领域中信息的主要手段，在检测和自动控制系统中，相当于人的五官，位于自控系统的最前端，是实现自动检测和自动控制的首要环节，是现代信息技术的三大基础之一（即信息采集技术）。自动化程度越高，对传感器的依赖越大。

传感器的原理是将被测量转换为与之有对应关系的、便于应用的某些物理量。它是实现自动检测和自动控制的首要环节，是获取自然领域中信息的主要手段，相当于人的五官。在检测和自动控制系统中，传感器的作用相当于人的五官，它能够实时、快速地获取信息，为系统实施控制提供必要的依据。

传感器的种类很多，其检测原理和应用也各不相同。电阻应变式传感器是一种常见的传感器类型，它可以将被测量的力、压力、扭力等转换成电阻变化，进而通过测量线路进行输出。此外，电化学式传感器可以用于测量气体、液体或溶于液体的固体成分、液体的酸碱度、电导率及氧化还原电位等参数。根据传感器对信号的检测转换过程，传感器还可以划分为直接转换型传感器和间接转换型传感器两大类。前者是将输入给传感器的非电量一次性的变换为电信号输出，如光敏电阻受到光照射时，电阻值会发生变化，直接把光信号转换成电信号输出；后者则要把输入给传感器的非电量先转换成另外一种非电量，然后再转换成电信号输出，如采用弹簧管敏感元件制成的压力传感器就属于这一类。

总之，传感检测与转换技术是一门以研究自动检测系统中的信息提取、信息转换、信息处理的理论和技术为主要内容的一门应用技术学科。它在生产、科研、试验及服务等各个领域中有着广泛的应用，为及时获得被测、被控对象的有关信息而实时或非实时地对一些参量进行定性检查和定量测量提供了重要的技术支持。
