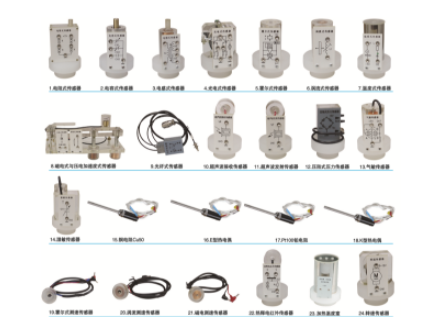

KCHGQ-03B型检测与转换（传感器）技术实训装置（22种）
一、概述
KCHGQ-03B型检测与转换（传感器）技术实训装置是本公司最新推出的专业教学实验设备，专为传感器及教学实验设计。该设备适应不同类别、不同层次的专业教学，可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、技术参数
输入电源：AC220V±5% 50±1Hz
额定电流：≤5A
直流电源：±5V ±15V
稳压系数：±1%
电压纹波：≤10mV
非线性误差：≤5%
测量精度：≤1%
功率：100VA
输出电流：1A
工作温度：-5℃～40℃
相对湿度：＜85%（25℃）
三、主控台功能
提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
低频信号发生器：1Hz-30Hz输出连续可调，最大输出电流0.5A。
音频信号发生器：0.4KHz-10KHz输出连续可调，最大输出电流0.5A（有效值0.4KHz）。
差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
数字式频率/转速表：频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
温度表：测量范围0-150℃，精度1%。
高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
机械式压力表：测量范围0-40Kpa，精度2%。
手动气压源：压力范围0-40Kpa。
四、三源部分
加热源：温度控制范围0~150℃，采用16V交流电源加热。
转动源：转速可调范围0~2400转/分，由0-12V直流电源驱动。
振动源：振动频率1-30Hz（可调），共振频率约13Hz。
五、数据采集卡及处理软件
数据采集采用高精度的AD转换，采样速度可选择，分辨率高。同时具备多种数据传输方式，包括USB、WIFI和以太网等，并可通过上位机软件相互切换。软件功能强大，包括实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取和打印等。
传感器在检测及传感器部分中的作用是将物理量（如温度、压力、湿度等）转换为电信号，这些电信号可以进一步被处理和分析以获得有用的信息。
传感器的工作原理主要基于各种物理或化学效应，例如热电效应、光电效应、压电效应等。这些效应使得传感器能够将非电量（如温度、压力、湿度等）转换为电量（如电压、电流或电阻）。
传感器在许多领域都有应用，例如环境监测、工业控制、医疗诊断等。它们是自动控制系统中的关键元件，用于提供有关物理环境的重要信息，以帮助人们做出决策。
综上所述，传感器在检测及传感器部分中的作用是利用物理或化学效应将非电量转换为电量，以供进一步处理和分析。
