一、概述

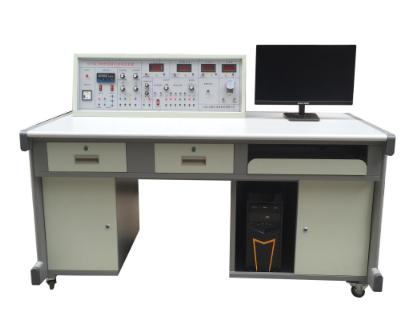

KCHGQ-03C型检测与转换（传感器）技术实训装置是本公司最新推出的专业教学实验设备，专为传感器及教学实验设计。该设备适应不同类别、不同层次的专业教学，可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、技术参数
输入电源：AC220V±5% 50±1Hz
额定电流：≤5A
直流电源：±5V ±15V
稳压系数：±1%
电压纹波：≤10mV
非线性误差：≤5%
测量精度：≤1%
功率：100VA
输出电流：1A
工作温度：-5℃～40℃
实验台规格外形尺寸：1600×750×1100mm
相对湿度：＜85%（25℃）
三、主控台功能
提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
低频信号发生器：1Hz-30Hz输出连续可调，最大输出电流0.5A。
音频信号发生器：0.4KHz-10KHz输出连续可调，最大输出电流0.5A（有效值0.4KHz）。
差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
数字式频率/转速表：频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
温度表：测量范围0-150℃，精度1%。
高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
机械式压力表：测量范围0-40Kpa，精度2%。
手动气压源：压力范围0-40Kpa。
四、三源部分
加热源：温度控制范围0~150℃，采用16V交流电源加热。
转动源：转速可调范围0~2400转/分，由0-12V直流电源驱动。
振动源：振动频率1-30Hz（可调），共振频率约13Hz。
五、数据采集卡及处理软件
数据采集卡采用高精度的AD转换，采样速度可选择，分辨率高。同时具备多种数据传输方式，包括USB、WIFI和以太网等，并可通过上位机软件相互切换。软件功能强大，包括实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取和打印等。
传感器和检测装置都是用于测量物理量或记录某些参数的工具，但它们有一些不同之处。
传感器是一种能够将一种物理量（例如温度、湿度、压力、光照、声音等参数）转换为电信号（例如电压、电流等）的装置。它可以感知外界环境的变化，并将这些变化转换为电信号输出，以便进行处理和控制。传感器通常包括传感元件和信号处理电路。
检测装置是指一种能够对传感器输出的电信号进行处理和分析，以得出相应参数值的装置。它包括信号调理、放大、滤波、数字转换等模块，可以根据不同的应用需求进行功能扩展。检测装置主要用于工业自动化领域，如生产线的控制、电力系统的控制等。
总的来说，传感器是将被测量的物理量转换成电信号的装置，主要用于智能家居、环境监测等领域。而检测装置则是用于对传感器输出的电信号进行处理和分析的装置，主要用于工业自动化领域。
