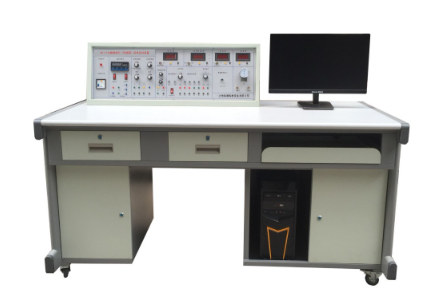

KCHGQ-03D型检测与转换(传感器)技术实训装置(32种)
一、简介
KCHGQ-03E型检测与转换(传感器)技术实训装置是一款专为传感器与教学实验设计的先进设备。它适用于各类高等教育机构,为“传感器原理与应用”、“自动检测技术”等课程提供完美的实验环境。
二、技术规格
电源输入:AC220V±5%,50±1Hz
额定电流:≤5A
直流电源:±5V,±15V
稳压系数:±1%
电压纹波:≤10mV
非线性误差:≤5%
测量精度:≤1%
功耗:100VA
输出电流:1A
工作温度:-5℃~40℃
湿度:<85%(25℃)
尺寸:1600×700×1100mm
三、主控台特性
提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,2~24V可调,具有短路保护功能。
低频信号发生器:1Hz-30Hz连续可调,最大输出电流0.5A。
音频信号发生器:0.4KHz-10KHz连续可调,最大输出电流0.5A(有效值0.4KHz)。
差动放大器:增益为1-150倍的直流放大器,通频带0-10KHz。
数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
频率/转速表:测量范围1-9999 Hz/1-9999r/min,输入阻抗100KΩ,精度1%。
温度计:测量范围0-150℃,精度1%。
高精度温度控制器:多种输入输出规格,具有人工智能调节以参数自整定功能。
机械式压力表:测量范围0-40Kpa,精度2%。
手动气压源:压力范围0-40Kpa。
四、三源部分
加热源:温度控制范围0~150℃,采用16V交流电源。
转动源:转速可调范围0~2400转/分,由0-12V直流电源驱动。
振动源:振动频率1-30Hz(可调),共振频率约13Hz。
五、数据采集卡及处理软件
数据采集卡具有12位AD转换、RS232、USB接口,分辨率达1/22048,采样周期为1m-100ms,并支持单次或连续采样。配套的处理软件拥有友好的计算机界面,可进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等操作。
传感器是一种能够检测和响应物理、化学或生物量的设备或装置。它可以转换输入的信号(如光、热、压力、湿度等)为可测量的输出信号,如电压、电流或电阻等,以便于监测、控制或记录。因此,传感器是检测装置的核心部分,用于实现各种检测功能。
检测装置则是一个更广泛的术语,它包括了传感器以及与传感器相关的其他组件和设备。检测装置可能还包括信号调理器、放大器、转换器和其他电子设备,用于处理和记录传感器的输出信号。检测装置的作用是实现完整的检测任务,包括信号的采集、处理、分析和记录等。
因此,传感器与检测装置之间的关系是部分与整体的关系,传感器是检测装置中的关键组成部分,而检测装置则是一个更完整的系统,用于实现各种检测任务。
