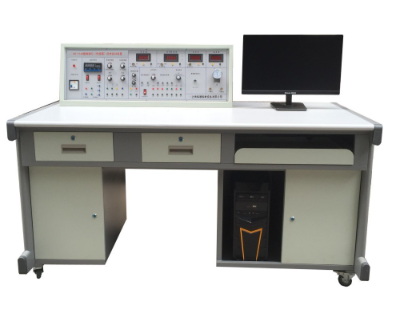

KCHGQ-03E型检测与转换（传感器）技术实训装置（37种传感器）
传感器是一种能够将一种物理量（例如温度、湿度、压力、光照、声音等参数）转换为电信号（例如电压、电流等）的装置。它可以感知外界环境的变化，并将这些变化转换为电信号输出，以便进行处理和控制。传感器具有微型化、数字化、智能化、多功能化、系统化、网络化等特点，是实现自动检测和自动控制的首要环节。根据不同的应用需求，传感器可以进行功能扩展。
检测装置是指一种能够对传感器输出的电信号进行处理和分析，以得出相应参数值的装置。它包括信号调理、放大、滤波、数字转换等模块，可以根据不同的应用需求进行功能扩展。检测装置的主要作用是对传感器输出的电信号进行处理和分析，以得出相应参数值，满足人们对信息的传输、处理、存储、显示、记录和控制等要求。
总之，传感器和检测装置是实现自动检测和自动控制的关键设备，它们能够感知和检测各种物理量，并将其转换为可处理的电信号，为人们提供各种参数值，广泛应用于各个领域。
一、概述
KCHGQ-03E型检测与转换（传感器）技术实训装置是为满足传感器及教学实验需求而开发的，适用于不同类别、不同层次的专业教学。该装置可完成“传感器原理与应用”、“自动检测技术”等多门课程的教学实验，为各高等院校、中专与职业技术学院等新建或扩建实验室提供理想的实验室设备。
二、技术参数
输入电源：AC220V±5% 50±1Hz
额定电流：≤5A
直流电源：±5V ±15V
稳压系数：±1%
电压纹波：≤10mV
非线性误差：≤5%
测量精度：≤1%
功 耗：100VA
输出电流：1A
相对温度：-5℃～40℃
实训台规格外形尺寸：1600×750×1100mm
相对湿度：＜85%（25℃）
三、主控台功能
提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。
差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
温度表：0-150℃度，精度1%。
高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
机械式压力表：0-40Kpa，精度2%。
手动气压源：0-40Kpa。
四、三源部分
加热源：采用16V交流电源加热，温度控制范围0~150℃。
转动源：由0-12V直流电源驱动，转速可调范围0~2400转/分。
振动源：振动频率1-30Hz（可调），共振频率约13Hz。
五、数据采集卡及处理软件
数据采集卡采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方式，wifi及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率高达1/4096，采样周期为1K，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等操作。该平台适合学生进行综合性、创新性实验研究，同时也可满足科研开发的需求。
