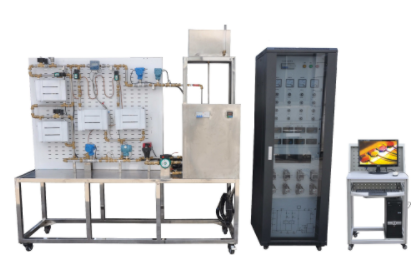

“热水供暖循环系统综合实训装置”是一款以可编程控制器PLC为核心控制，上位机组态软件作为监控界面的实训装置。该系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并配备了膨胀水箱、循环水泵、热量表等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。这款实训装置适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
该装置的技术性能包括：输入电源为三相四线～380V±10% 50Hz，工作环境温度为-10℃～+40℃，相对湿度小于85%，海拔小于4000m。此外，该装置的容量小于10kVA，并设有电压型漏电保护、电流型漏电保护、接地保护等多项保护措施，符合国家相关安全标准。
在系统配置方面，实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。热水供暖系统包括电热水锅炉、供热管道、散热片等设备，并配备了膨胀水箱、循环水泵等附属设备。其中，电热水锅炉的额定功率为9kW，供热面积为108m²，供热量为7740kcal/h。
此外，该装置还可进行多项实训项目，包括掌握热水供暖系统的形式、特点及管网与用户的连接方式，热水供暖系统的安装与调试，热水供暖用户热计量，热力工况调节，PLC可编程控制器编程及调试，以及组态软件的应用等。这些实训项目有助于学生更好地理解和掌握热水供暖系统的运行和维护。
西门子PLC仿真实训软件涵盖了基本指令、应用指令和顺序控制指令，为学生提供了全面的PLC编程训练。其中，基本指令包括电动机启停控制、电动机正反转控制、电动机循环正反转等多项实训内容，帮助学生掌握PLC编程的基本知识和技巧。
在电动机启停控制实训中，学生将通过实训要求、实训器件、器件布局、I/O分配、T型图、电路连接和通电运行等多个环节，全面了解电动机启停控制的编程方法和实际控制电路的设计。同时，软件还提供了仿真配电柜和器件库，帮助学生更好地了解器件和电路的布局。
此外，给排水系统工程仿真教学软件也是一款重要的实训工具。它依据相关行业标准和教学大纲，为土建施工类专业学生提供了建筑给水工程和建筑排水工程两个子系统的实训内容。每个实训子系统包含多项典型的实训步骤和多个实训模块，帮助学生提高职业技能水平，缓解传统实验实训教学环节的不足。
热水供暖循环系统工作原理
热水供暖循环系统的工作原理主要是通过热水的循环流动来传递热量，达到加热和散热的目的。具体来说，该系统包括加热设备、循环管道和散热设备。加热设备将热水加热到一定温度，然后通过循环管道将热水输送到散热设备，如散热器或地暖系统等。散热设备将热水的热量传递给空气或地面，使室内温度升高。同时，冷却后的水通过回水管返回加热设备，再次被加热，如此循环往复。热水供暖循环系统可以通过自动调节水的流量和温度，保持室内温度的稳定和舒适。
