概述：
本装置采用半实物化实训教学模式，将地板采暖系统微型化展示，帮助学生直观地了解地板采暖系统的结构和工作原理，加深对课本知识的理解掌握。
特点：
敞开式结构设计，便于学生观察、了解各种参数的变化情况和系统的工作状况。
低温地板辐射采暖埋管采用双回型铺设方式，提高采暖效率。
采用交连聚乙烯PEX塑料管，具有抗老化、耐腐蚀、承压高等特点，保证系统稳定性和耐久性。
技术性能：
本装置输入电源为单相三线～220V±10% 50Hz，工作环境温度为-10℃～+40℃，相对湿度小于85%，海拔小于4000m。装置容量小于10kVA，重量为200kg。同时设有电流型漏电保护和接地保护，符合相关国家标准。
系统配置：

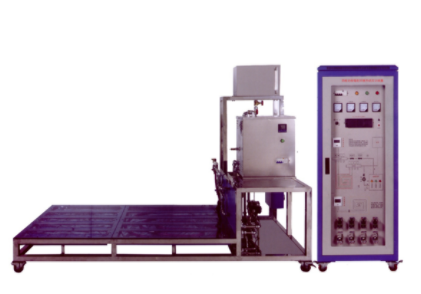

装置采用铝型材框架底座和多层结构形式展示内部结构，侧面采用有机玻璃封板，内部管材采用塑料管。地板采暖系统主要由热源、采暖地面层、采暖塑料管道和温控系统组成。热源采用电热水锅炉，地板辐射采暖系统垫层由地暖专用盘管、复合保温板、反射层（铝箔）、组合分集水器、热电阀和液晶温控器、地暖剖面等构成。
实训项目：
通过本装置，学生可以完成以下实训项目：了解和掌握低温地板辐射采暖系统的结构及设备工作原理；进行低温地板辐射采暖系统的启动、运行和调试；记录低温地板辐射采暖系统的运行情况，检测运行参数。这些实训项目有助于学生更好地理解和掌握地板采暖系统的运行和维护知识。
地板辐射采暖系统的组成及工作原理
地板辐射采暖系统主要由热源、采暖地面层、采暖塑料管道和温控系统组成。具体部件及工作原理如下：
热源：通常采用电热水锅炉作为热源，加热热水。
采暖地面层：地面层一般采用地砖或木地板，通过辐射方式向室内散热。
采暖塑料管道：管道内循环流动着热水，将热量传递给地面层，进而加热整个房间。
温控系统：通过温度传感器和控制系统，调节热水的温度和流量，从而控制室内温度。
整个系统的工作原理是通过加热热水，然后通过管道将热量传递给地面，地面再以辐射的方式向室内散热，从而达到加热房间的目的。同时，温控系统可以根据室内温度自动调节热水的温度和流量，以保持室内温度的稳定和舒适。
