流体流动阻力实验装置

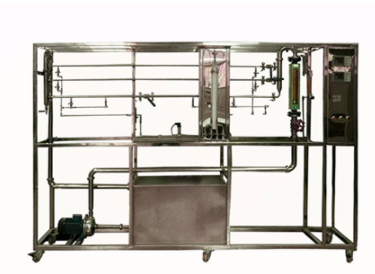

KCHYM-10型流体流动阻力实验装置

设备特性

1、实验装置数据稳定，重现性好，可以给实验者一个流体阻力的明确概念。

2.整个设备美观大方，结构设计合理，具有很强的工程化氛围，可以充分反映现代化实验室的概念。

3、设备布置合理、美观、结构明确、整体感强，可在实验室体现主要实验设备的概念。

4.设备整体采用自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。

5.整个设备除特殊材料外，全部由工业用304不锈钢制成，所有设备都进行了细致的抛光处理，体现了整个设备的工艺完美性。

6、管道压力大、压力稳定、准确，采用行业标准均压环法；采用高压用差压传感器和低压用产业标准——站U型差压计，工艺美观，操作方便。

7.整个系统采用标准工业仪表控制系统，可以进行化工原理实验，也是工程自动化及化工仪表实验的良好平台。

8、装置设计可以观察360度，实现全方位的教学和实验。

设备功能

1.学习直管摩擦阻力Pf、直管摩擦系数的测量方法。

2、掌握不同流动下摩擦系数和雷诺数Re之间的关系及其变化规律。请注意层流、过渡流和湍流区域内与Re的关系曲线。

3.测量湍流状态下流体通过阀门时的局部阻力系数。

4、学习差压传感器测量差压、流量计测量流量方法。

5、学习如何选择合理的坐标系。

设计参数

流体阻力：

光滑管道：雷诺数：500~30000，液体流量：10~1000 L/h，差压范围：10~100KPa。常温，常压运转。

粗糙管道：雷诺数：500~30000，液体流量：10~1000 L/h，差压范围：20~150KPa。常温，常压运转。

阀门局部阻力：雷诺数：2000~15000，液体流量：100~1000 L/h，差压范围：10~200KPa。常温，常压运转。

公共设施

水：装置有连接自来水的304不锈钢水箱。实验中通过离心泵进入测试线路进行回收利用。

电力：电压AC220V，电力1 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。

实验材料：自来水清洗，外部设备：无。

主要设备

304不锈钢无缝管材：管径D-10毫米，管长L-1500毫米。

304不锈钢粗管：管径D-12毫米，管长L-1500毫米，内置不锈钢螺旋线。

304不锈钢国富管：管径D-20毫米，管长L-1500毫米，1个不锈钢阀门。

LZB-25水转子流量计：流量范围100 ~ 1000L/H。

LZB-10水转子流量计：流量范围10 ~ 100L/H。

倒置的u型差压计，0 - 600mmH2O。

差压传感器：距离0 ~ 200KPA，4-20毫安远距离传输，检测差压。

莆田AI501温度数字显示器。

莆田AI501差压数字显示器。

不锈钢离心泵：功率550W，最大流量5.2m3/h。

水箱：304不锈钢材料，容积80L，有储水的底阀，管道循环回水及泵吸入口隔断设计。

管道：304卫生级不锈钢材料，使用不锈钢速装连接管道。管道活连接涡轮流量计。

阀门：使用304不锈钢阀门和高质量铜阀门。

电器：接触器、开关、漏电保护空气开关。

304不锈钢仪表柜：测量控制，电气设备在实验台上。

304不锈钢材料框架2200 * 550 * 1800毫米(长宽高)，包括脚轮和束缚脚。
