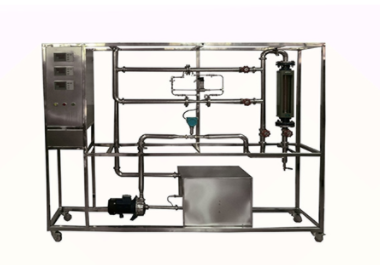

设备特性
1.整个设备美观大方，结构设计合理，具有很强的工程化氛围，可以充分反映现代化实验室的概念。
2、设备布置合理、美观、结构明确、整体感强，可在实验室体现主要实验设备的概念。
3.设备整体采用自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。
4.整个设备除特殊材料外，全部由工业用304不锈钢制成，所有设备都进行了细致的抛光处理，体现了整个设备的工艺完美性。
5、实验系统装置结合文丘里和孔板流量计两种流量计的检查，让学生学习正确的流量测量，了解正确的压力提取方法。
6、实验项目可以通过阀门调节切换选择、流体出口全管段设计来完成。流体流动使用闸阀进行调整，流量测量使用涡轮流量计和数字仪表系统。节气门压力差使用压力传感器和数字仪表系统。
7.整个系统采用标准工业仪表控制系统，可以进行化工原理实验，也是工程自动化及化工仪表实验的良好平台。
8、装置设计可以观察360度，实现全方位的教学和实验。
设备功能
1.涡轮流量计、孔板流量计、文丘里流量计和转子流量计的结构、工作原理和
主要特征。
2、掌握流量计校准方法。
3、了解节流流量计流量系数C随雷诺数Re的变化而变化的规则、流量系数C的确定方法。
4、学习如何选择合理的坐标系。学习用标准流量计的方法测量流量。
5、节流流量计(孔口、文丘里)流量测量曲线。
6、测量和比较节流流量计中雷诺数Re与流量系数C的关系。
7、转子流量计流量校准曲线的确定。
设计参数
孔板流量计流量：0.2~10m3/h，差压范围：10~100KPa
文丘里流量计流量：0.2~10m3/h，差压范围：10~150KPa
转子流量计流量：0.4 ~ 4 m3/H。
涡轮流量计流量：0.1 ~ 10m3/H。
温度：常温。
公共设施
水：设备有连接自来水的不锈钢水箱。实验中通过离心泵进入测试线路进行回收利用。
电力：电压AC220V，电力1 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。
实验材料：自来水清洗，外部设备：无。
主要设备
LZB-40水转子流量计：流量范围400 ~ 4000L/H。
孔板流量计流量：0.2 ~ 10 m3/h；孔板流量计：孔板喉径：20mm。
文丘里流量计流量：0.2~10m3/h，文丘里流量计：文丘里咽喉直径：14mm。
DN20涡轮流量计：流量范围0.5 ~ 8.0M3/H，4-20mA远距离传输，流量检测。
差压传感器：范围0 ~ 150KPA，4 ~ 20毫安远距离传输，检测差压。
莆田AI501流量数字显示器。
莆田AI501温度数字显示器。
莆田AI501差压数字显示器。
不锈钢离心泵：功率550W，最大流量5.2m3/h。
水箱：304不锈钢材料，容积80L，有储水的底阀，管道循环回水及泵吸入口隔断设计。
管道：304卫生级不锈钢材料，使用不锈钢速装连接管道。管道活连接涡轮流量计。
阀门：使用304不锈钢阀门和高质量铜阀门。
电器：接触器、开关、漏电保护空气开关。
304不锈钢仪表柜：测量控制，电气设备在实验台上。
304不锈钢材质框架1800 * 500 * 1800毫米(长宽高)，包括脚轮和束缚脚。
