恒压过滤实验装置

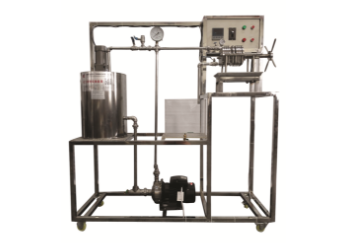

KCHYM-12型恒压过滤实验装置

设备特性

1.整个设备美观大方，结构设计合理，具有很强的工程化氛围，可以充分反映现代化实验室的概念。

2.设备整体上是自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。

3.整个设备除特殊材料外，全部由工业用304不锈钢制成，所有设备均采用不锈钢精密抛光处理，体现了整个设备的工艺完美性。

4.该试验装置是由滤板、滤盒组成的小型工业用不锈钢板过滤器，完美地反映了板式压滤机的结构和操作过程，利用高压长材泵将材料注入过滤器，工程化概念很强。

5、滤网采用平面螺纹网眼形式，结构先进，易清洗，可有效延长各种滤膜的使用寿命。

6.产品所有密封部件均采用硅橡胶或溴橡胶(耐酸碱性)密封，耐高温、耐腐蚀、无毒、无泄漏，设备采用机械压缩方式，密封性能良好。

7、装置设计可以观察360度，实现全方位的教学和实验。

设备功能

1.了解板式压滤机的组成、过滤过程和工作方法。

2.掌握恒压过滤常数的测量方法，加深对其概念和影响因素的理解。

3.学习滤波器的可压缩性指数S和材料常数的测量方法。

4.用学习正交实验法安排实验，达到最小化实验工作量的目的。

5.学习正交实验法对实验结果的科学分析，指出实验指标随各因素变化的趋势，了解适合操作条件的决策方法。

设计参数

方块：筛选区域0.0245m2。

过滤器压力：0 ~ 0.2mpa。

过滤器常数k : 1.0 10-4-5.0 10-4 m3/m2、QE: 0.1-0.5、 e: 100-400

压缩性指数s: 0.1-0.3，物性常数k: 1.0 10-9 - 3.5 10-9

温度：0 ~ 50。

公共设施

水：设备有连接自来水的不锈钢水箱。实验时通过高压泵进入过滤器后回收。

电气：电压AC220V，功率1千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。

实验材料：固体CaCO3，外部设备：秒表。

主要设备

304不锈钢桶：500600毫米。

304不锈钢板：共5块，过滤板过滤截面100毫米。

有机玻璃过滤盒：320 * 280 * 300毫米。

调速电动机：电压AC220V，功率90瓦，混频器转速：0-200R/分钟。

指针压力表：0 ~ 0.25mpa。

温度显示，Pt100钚电阻温度传感器：0 ~ 100。

不锈钢离心泵：功率750W，最大流量7.2m3/h。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管道、管件和阀门。

304不锈钢仪表柜：测量控制，电气设备在实验台上。

304不锈钢材质框架1600 * 500 * 1800毫米(长宽高)，包括脚轮和束缚脚。
