真空过滤实验装置

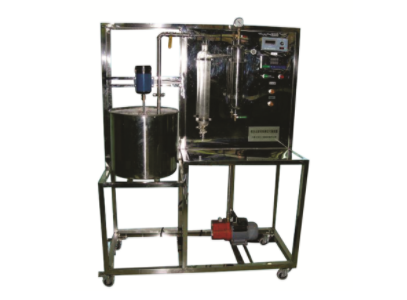

KCHYM-13型真空过滤实验装置

设备特性

1.整个设备美观大方，结构设计合理，具有很强的工程化氛围，可以充分反映现代化实验室的概念。

2、设备布置合理、美观、结构明确、整体感强，可在实验室体现主要实验设备的概念。

3.设备整体采用自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。

4.整个设备除特殊材料外，全部由工业用304不锈钢制成，所有设备均采用不锈钢精密抛光处理，体现了整个设备的工艺完美性。

5.与恒压板盒过滤相比，真空提取具有材料少、时间短、操作维护简便等优点。

6、实验系统使用量筒秒表方式或滤液测量装置测量滤液。

7、装置设计可以观察360度，实现全方位的教学和实验。

设备功能

1、能反映真空过滤机装置的组成和工作方法。

2、实现工作压力对过滤速度的影响，验证过滤过程的各种关系、相关公式和基本理论。

3、实现了滤波常数K、QE、E和可压缩性指数S的测量方法。

4、在不同条件下(真空度、滤液浓度、不同浆料)测量静压萃取常数。

设计参数

过滤区域0.00385 m2，过滤压力：0 ~ 0.2mpa。

过滤常数K3360 1.0 10-4-6.0 10-4 M3/M2、QE: 0.1-0.3、 E: 100-300。

压缩性指数s: 0.1-0.2，物性常数k: 1.0 10-7 - 3.0 10-7

温度：0 ~ 50 。

公共设施

水：装置有连接自来水的304不锈钢水箱。实验时，材料通过过滤器通过真空泵吸入，然后进入过滤器瓶。

电力：电压AC220V，电力1 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。

实验材料：固体CaCO3，外部设备：秒表。

主要设备

304不锈钢桶：350400毫米。

304不锈钢过滤器直径：70毫米。

玻璃计量瓶：1000毫升。

调速电动机：电压AC220V，功率100瓦，混频器转速：0-200r/min。

指针真空压力计：-0.1 ~ 0 MPa。

数字温度计、Pt100钚电阻温度传感器：0 ~ 100。

真空泵：旋转真空泵，速度： 2L/s，速度： 2800r/min功率： 370W。

304不锈钢缓冲罐76毫米。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管道、管件和阀门。

304不锈钢仪表柜：测量控制，电气设备在实验台上。

304不锈钢材质框架1500 * 500 * 1700毫米(长宽高)，包括脚轮和束缚脚。
