化工流动过程综合实验装置

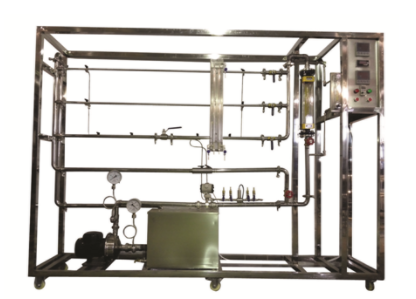

KCHYM-09型化工流动过程综合实验装置

设备特性

1、离心泵性能和流体阻力测量装置相结合，安装在钢可移动框架平台上。整体布局合理，美观，结构清晰，整体感强，能在实验室反映主要实验设备的概念。

2.整个设备除特殊材料外，全部由工业用304不锈钢制成，所有设备都进行了细致的抛光处理，体现了整个设备的工艺完美性。

3、管道压力大、压力稳定、准确，采用行业标准均压环法；采用高压用差压传感器和低压用产业标准——站U型差压计，工艺美观，操作方便。

4、电机功率用单相交流功率测量仪测量。连接智能仪表，实现电机功率的自动测量，该方法数据准确，使学生掌握电机有效功率的实际测量方法。

5、电机转速使用转速传感器测量，数字仪表转换后显示。

6.整个系统采用标准工业仪表控制系统，可以进行化工原理实验，也是工程自动化及化工仪表实验的良好平台。

7、装置设计可以观察360度，实现全方位的教学和实验。

设备功能

1.学习直管摩擦阻力Pf、直管摩擦系数的测量方法。

2.掌握不同流动下摩擦系数和雷诺数Re之间的关系及其变化规律。

3.学习差压传感器测量差压，流量计测量流量的方法。

4.学习合理选择坐标系的方法，掌握代数坐标系的使用方法。

5.熟悉离心泵的结构和操作方法，了解常用压力表。

6.掌握离心泵特性曲线的测量方法、表达方法，加深对离心泵性能的了解。

掌握流量计的校准方法。

8.了解文丘里流量计流量系数C随雷诺数Re变化的规律、流量系数C的确定方法。

设计参数

流体阻力：

光滑管道：雷诺数：500~30000，液体流量：10~1000 L/h，差压范围：10~100KPa。常温，常压运转。

粗糙管道：雷诺数：500~30000，液体流量：10~1000L/h，差压范围：20~150KPa。常温，常压运转。

阀门局部阻力：雷诺数：2000~15000，液体流量：100~1000 L/h，差压范围：10~200KPa。常温，常压运转。

流量和性能测量：

文丘里流量计流量：0.2~10m3/h，差压范围：10~200KPa。

涡轮流量计流量：0.5 ~ 8.0m 3/H。

离心泵特性、管道性能：

液体流量：0 ~ 7.2m 3/h，离心泵出口压力：0 ~ 0.2 MPa，离心泵升降机(h):0 ~ 20m，

离心泵轴功率(n):0.43-0.85千瓦，离心泵效率(): 0-60%，离心泵速度：0-2900r/min。

液体温度：常温。

公共设施

水：设备有连接自来水的不锈钢水箱。实验中通过离心泵进入测试线路进行回收利用。

电气：电压AC220V，功率1千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。

实验材料：自来水清洗，外部设备：无。
