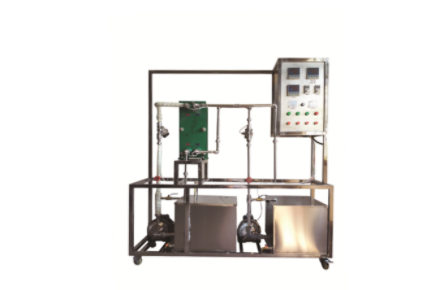

装置特性
1、全部装置别具一格，构造设计合理，层次感强，具有浓烈的产品化气场，可以集中体现智能化实验室定义。
2、机器设备总体为自行式框架剪力墙，并安装有束缚脚，有利于全面的拆装维修和运送。
3、本装置挑选选用一般换热器与传热管换热管，开展二种换热方式效果对比，选用间壁式换热形式进行换热。
4、双离心水泵主辅控制回路设计方案，新鲜水填补与废热水循环设计方案，倒流并流换热步骤转换，更符合工业领域具体。
5、选用多个发热管加热系统软件，加热速度快而均衡，暖风器电压调节，铂热电阻 晶闸管 发热管做为热流体温度的主控芯片方式。
6、冷水热水箱都有盖密封性，且配有水位线相对高度表明装置这样有利于观查水位变化，并且具有下水管道作用；冷水箱的水位能自动控制系统。
7、全套机器设备去掉材料外全部采用工业级304全不锈钢板材制做，总体开展细致打磨抛光，反映全部装置工艺完美性。
8、装置设计方案可360度观查，完成多方位教学和试验。
装置作用
1、把握防水套管对流传热系数的测定法，增强对其基本概念相关因素的认知，运用线性回归分析法，明确关系式中常量A、m数值。
2、把握传热管导热系数Ko的测定法。
结构参数
液体流量： 0.16-1.6 m3/h，温度：常温下-60℃、自然压实际操作。
雷洛准数Re：104—5*104，努鲁普准数Nu：40-120，普兰德准数Pr：0.7。
对流传热系数αi：500-1500 W/m2·℃。
公共设施
水：装置内置304不锈钢加热釜，联接饮用水，必须下水管道。
电：工作电压AC380V，输出功率6.0KW，规范三相四线制。每一个试验室需配备1~2个接地点（快速地及信号地）。
气：气体来源于离心风机（内置气动阀门）。
试验原材料：水，外配机器设备：无。
关键设备
一般换热器：孔径Φ25mm，长度1200mm。
传热管换热器：孔径Φ45mm，长度1200mm。
热水泵：输出功率370W,最大流量3m3/h。
冷水泵：输出功率370W,最大流量3m3/h。
冷、开水总流量：玻璃转子流量计160-1600L/h。
加热水箱：304不锈钢材质，容量80L,带储水排尽水泵底阀,配有液位显示装置，内嵌不锈钢加热器：加热功率5.0KW。
冷水箱：304不锈钢材质，容量80L,带储水排尽水泵底阀，配有液位显示装置；并配有冷水箱通道浮球开关，以确保水箱水位稳定。
热流体出入管：304不锈钢材质，DN15，带隔热层。
宇电AI704M多通道数据温度显示仪表。
宇电AI702M多通道数据温度显示仪表。
宇电AI518温度温度控制仪（带手动式作用）。
K型热电偶温度感应器7支。
正泰电器：交流接触器、开关、漏电保护器气体开关。
304不锈钢保温水箱、不锈钢钢管路、管材及闸阀。
304不锈钢板仪表柜：测控技术、电气设备在实验架子上。
304不锈钢材质架构1800*500*1800mm(长×宽×高)，带万向轮及束缚脚。
