气-气列管换热实验装置

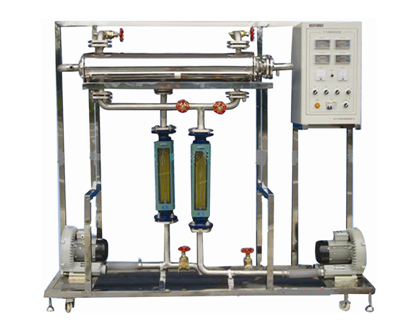

KCHYM-17型气-气列管换热实验装置

装置特点

1、所有装置别具一格，结构设计合理，质感强，具备浓重的实用化气质，能够充分体现智能化系统实验室这一概念。

2、机械设备整体为自行式框剪结构，并安装有拘束脚，有益于全方位的拆卸维护和运输。

3、本给热系数精确测量实验装置以热冷空气为化学物质，采用气-气换热管理模式，数据测量精准，实验预期效果理想，自动化程度高。

4、装置采用热传导管换热器开展热冷气体中间换热，冷空气采用空气并不是水，节约了水资源。双风机器设备副控制电路设计，逆流并流换热流程变换，更加符合工业应用的实际。

5、采用可控硅调压控制器控制加热室功率，好几个U型管翅式加热管加温系统，加热速度快而平衡，铂热电阻 可控硅 加热管作为热流体温度的主板芯片方法。

6、整套机械设备除掉原材料外均采用工业型304全不锈钢板制作，整体开展细腻抛光处理，体现所有装置加工工艺完美性。

7、装置设计可360度观察，进行全方位教学与实验。

装置功效

1、把握热传导管换热器结构及流程，掌握给热系数检测的实验方法。

2、比较热传导管换热器逆流、并流换热实验的操作流程和预期效果。

3、把握伤害对流传热给热系数的因素和强化传热的路线。具体表现重要导热系数侧流体流动性速度的变化对总传热速率带来的影响。

设计参数

流体密度Re：<3.5×104。

冷流体（空气）流量：0～80m3/h。冷流体（空气）温度：常温状态～60℃。

热流体（空气）流量：0～60m3/h。热流体（空气）温度：80～110℃。

公用设施

电：工作标准电压AC220V，功率4.0KW，标准单相三线制。每一个实验室需配置1~2个接地点（迅速地及信号地）。

气：空气来自离心通风机（内嵌气动调节阀），热流体内嵌不锈钢加热器连接离心通风机。

实验原料：空气，外配机械设备：无。

主要设备

换热器：全304不锈钢板材换热器，外接设备镜面玻璃隔热板。热流体走管内，冷流体走管间。换热管规格 Ф12×1.5 mm ，共13根，长1000mm，总换热占地面积0.48m2。换热方式能选逆流或并流。

升温筒：304不锈钢板材，加热功率3.0KW，法兰片拆卸式电加热棒。

离心通风机：旋涡气泵，功率 550W，比较大风量90 m3/h，较大气压力13KPa，与系统软接减震减噪，旁路阀调节风量。冷流体进出管：304不锈钢板材，DN40，进口截止阀门调节阀，换热器进口段松套法兰蒸汽流量计。

热流体进出管：304不锈钢板材，DN40，带隔热板。

宇电AI704M多路数据信息温度数显仪表。

宇电AI702M多路数据信息温度数显仪表。

宇电AI518温度温度温度控制仪（带手动式功效）。

K型热电偶温度传感器6支，Pt100铂热电阻温度传感器1支。

电器产品：直流接触器、开关、漏电保护开关空气开关。

304不锈钢管路、管件及截止阀。

304不锈钢板材仪表柜：测控技术、电器设备在实验柜子上。

304不锈钢板材架构设计1800*500*1800mm(长×宽×高)，带橡胶轮及拘束脚。
