液-液列板式换热实验装置

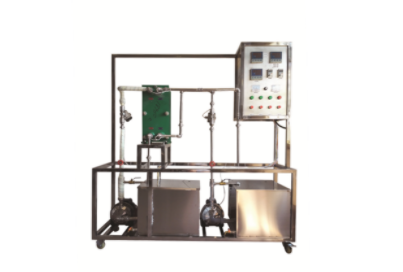

KCHYM-15型液-液列板式换热实验装置

装置特性

1、全部装置别具一格，构造设计合理，层次感强，具有浓烈的产品化气场，可以集中体现智能化实验室定义。

2、机器设备总体为自行式框架剪力墙，并安装有束缚脚，有利于全面的拆装维修和运送。

3、本装置选用换热高效率比较高的平板式换热器，选用间壁式换热形式进行换热。

4、双水泵主辅控制回路设计方案，新鲜水填补与废热水循环设计方案，倒流并流换热步骤转换，

更符合工业领域的具体。

5、选用多个发热管加热系统软件，加热速度快而均衡，暖风器电压调节，铂热电阻 晶闸管 发热管做为热流体温度的主控芯片方式。

6、全套机器设备去掉材料外全部采用工业级304全不锈钢板材制做，总体开展细致打磨抛光，反映全部装置工艺完美性。

7、装置设计方案可360度观查，完成多方位教学和试验。

装置作用

1、掌握平板式换热器结构。

2、把握平板式换热器换热试验的流程和实际效果。

3、把握热电偶温度测量的基本原理与方法。

结构参数

冷流体总流量：100～600L/h，冷流体温度：常温下～50℃。

热流体总流量：100～600L/h，热流体温度：60～80℃。

公共设施

水：装置内置304不锈钢板加热水箱，联接饮用水，必须下水管道。

电：工作电压AC380V，输出功率6.0KW，规范三相四线制。每一个试验室需配备1～2个接地点（快速地及信号地）。

气：气体来源于离心风机（内置气动阀门）。

试验原材料：水，外配机器设备：无。

关键设备

热水泵： 输出功率370W,最大流量3m3/h。

冷水泵： 输出功率370W,最大流量3m3/h。

冷、开水总流量：玻璃转子流量计100-1000L/h。

换热器：1m2立柱式平板式换热器。

电加热器：304不锈钢板加热水箱，加热功率5.0KW，脱卸式式电热棒。

凉水箱：304不锈钢材料，容量80L,带储水排尽水泵底阀，装有液位显示装置；并配有凉水箱通道浮球开关，以确保水箱水位稳定。

热流体出入管：304不锈钢材料，DN15，带隔热层。

宇电AI702M多通道数据温度显示仪表。

宇电AI518温度温度控制仪（带手动式作用）。

K型热电偶温度感应器5支。

操作面板：带漏电保护器气体开关，仪表盘及水泵开关电源。

家用电器：交流接触器、开关、漏电保护器气体开关。

304不锈钢保温水箱、不锈钢钢管路、管材及闸阀。

304不锈钢板仪表柜：测控技术、电气设备在实验架子上。

304不锈钢材料架构1600*500*1600mm(长×宽×高)，带万向轮及束缚脚。
